열이상 아다치 레이 블루투스 스피커 완성

====이전 글====

1편

2편

3편

4편

5편

====이전 글====

먼저 완성품 공개하고 간단한 제작기 이어가겠음

제작 영상이나 열이상 플레이 영상은 맨 밑에 있음

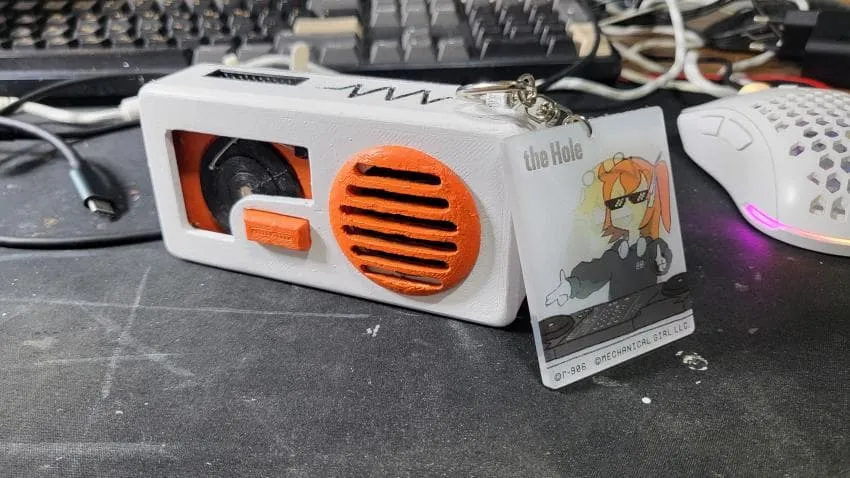

완성품 + 지스토어에서 산 키링

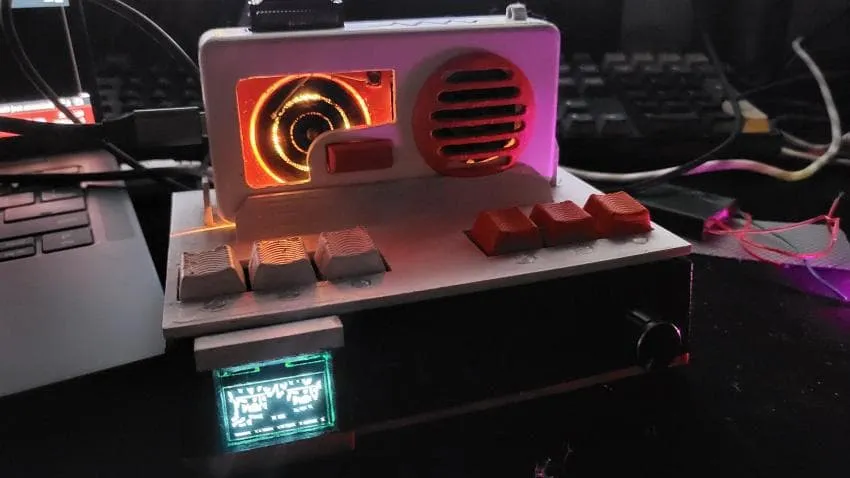

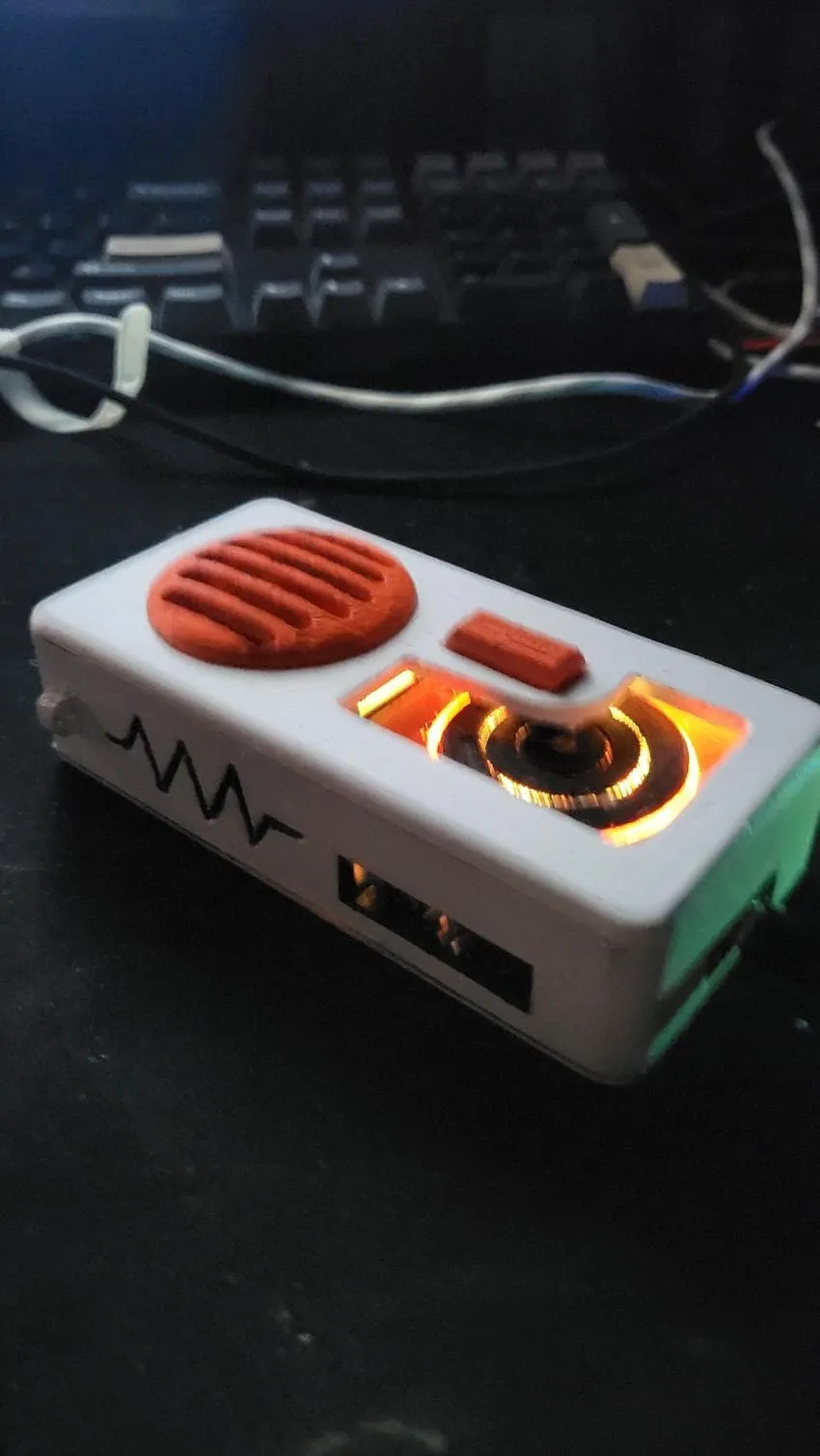

LED 점등 (초점 이슈 ㅈㅅ)

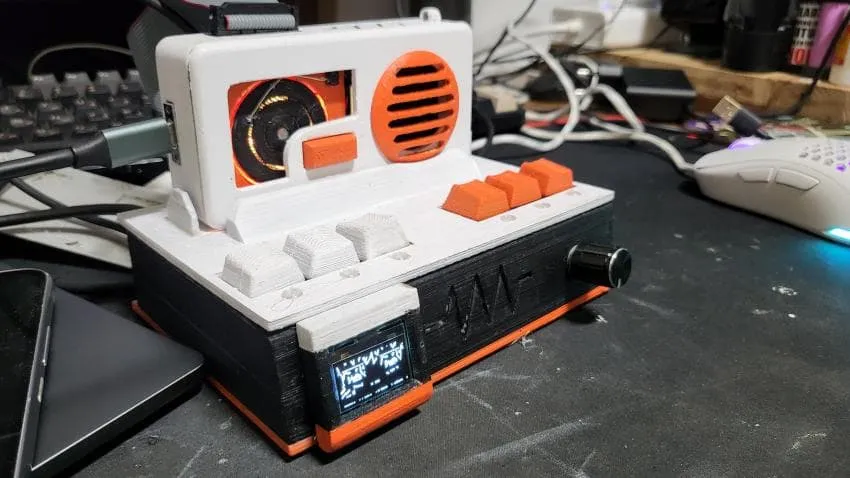

본체 + 독

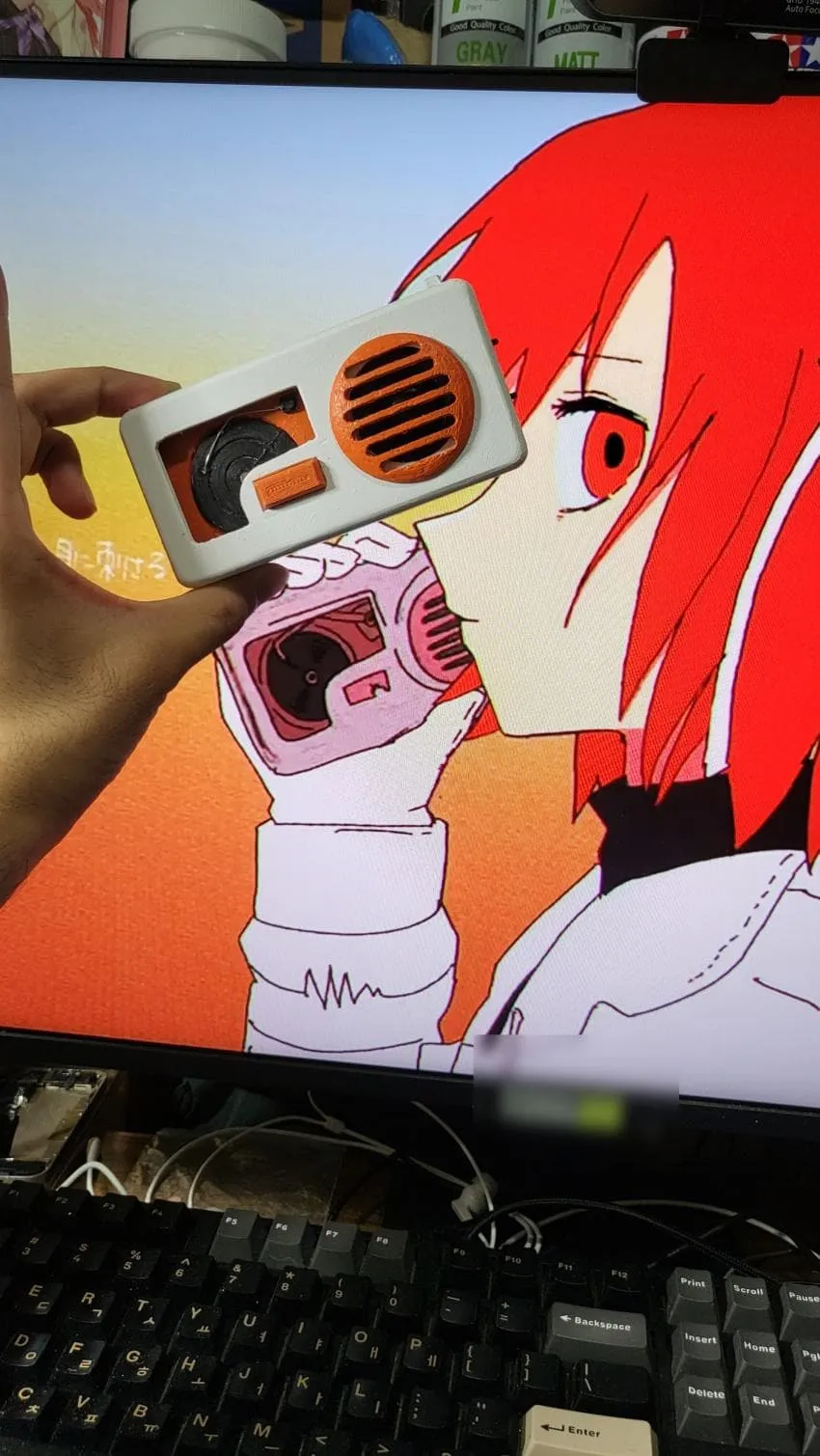

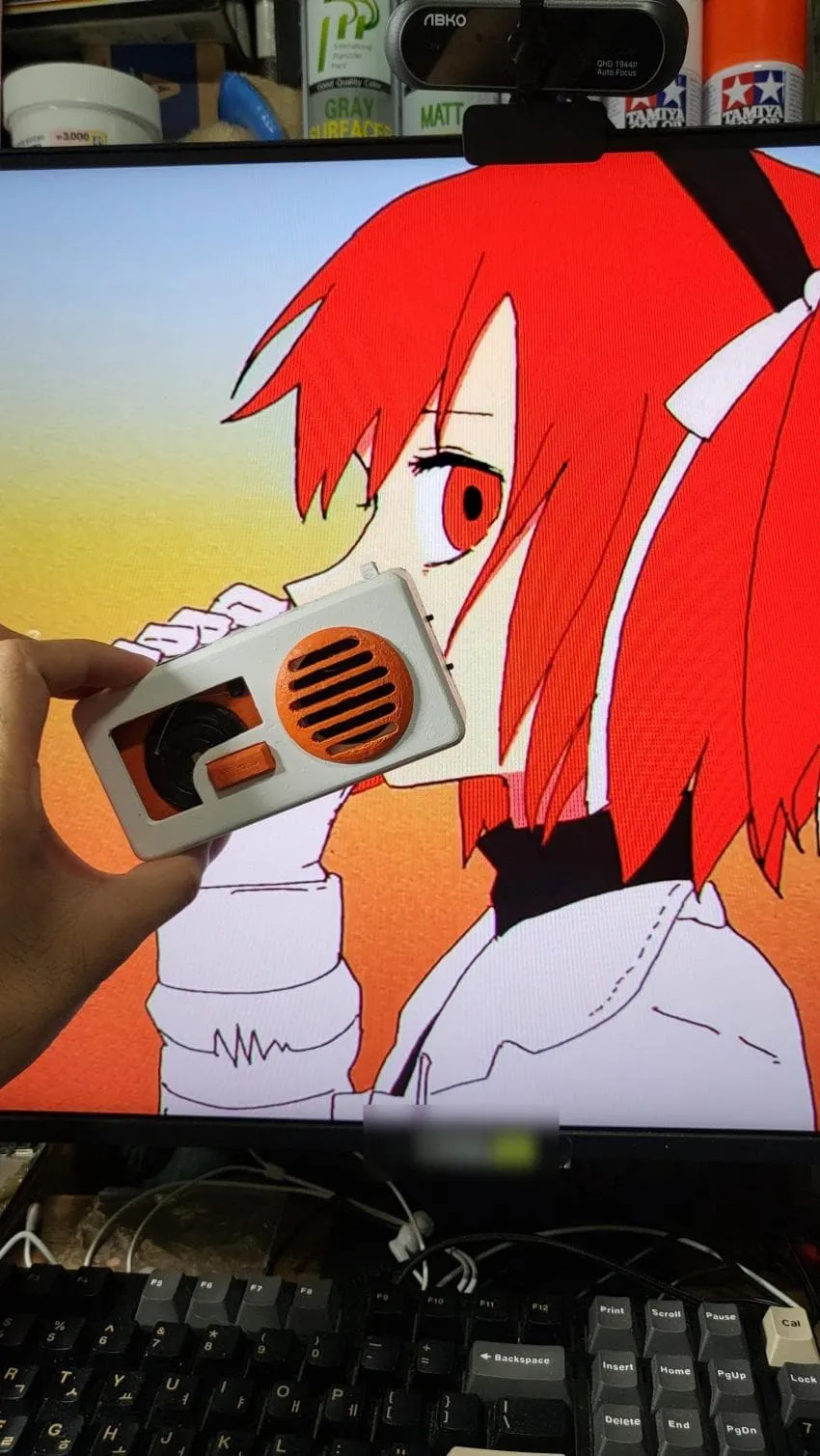

27인치 전체화면 적용 시 사이즈 일치 확인

일단 여기까지가 완성품 사진임

나는 이번에 도색을 처음 해본 도색 뉴비 + 3D 프린터 후가공에 굉장히 미숙함.. 이 점 양해 좀 해줘

그러면 간단하게 제작기 풀어볼께. 영상은 맨 밑에 있음

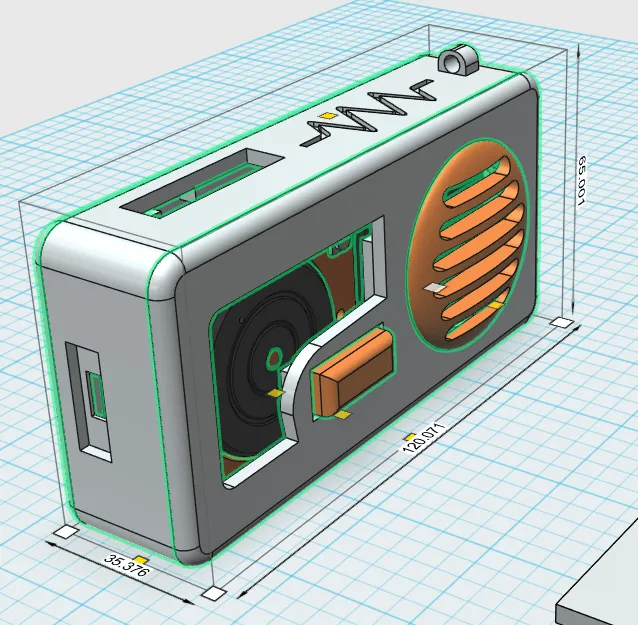

미사일 선생님 영상 참고해서 레이의 손 크기를 알아냈음. 이번 제작 사이즈의 목표는 저 손 사이즈가 움켜쥐었을 때 나오는 사이즈.

정확히는 그냥 내 모니터 전체화면에 맞추자였음

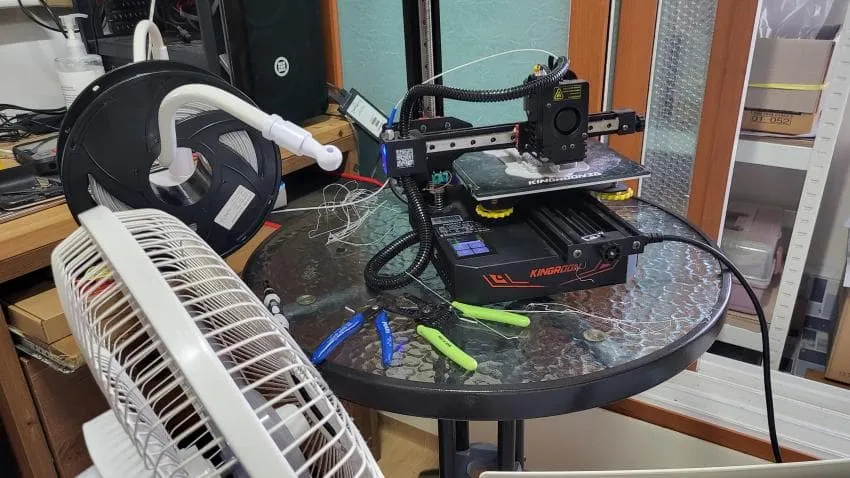

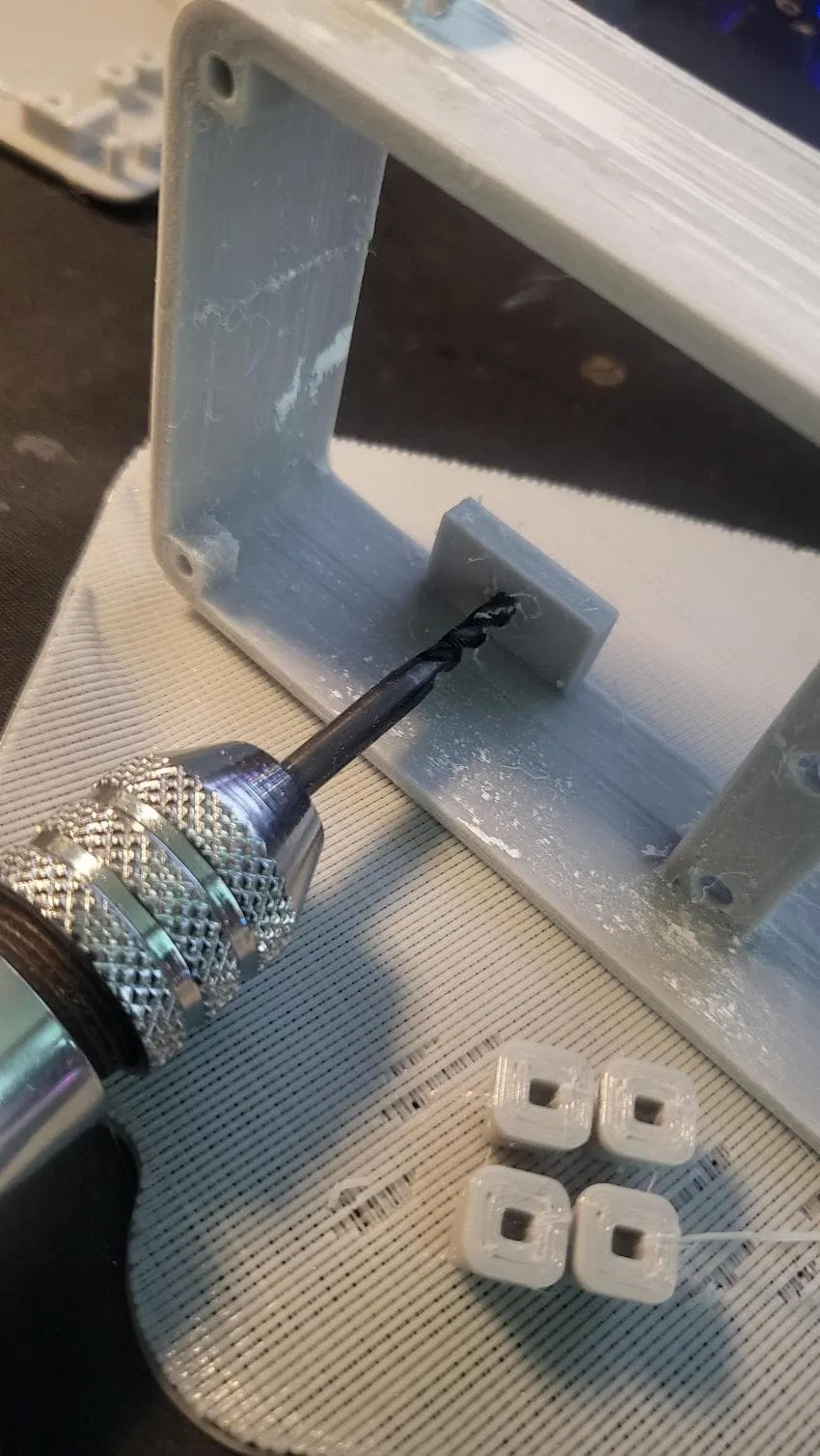

40만원 주고 산 3D 프린터 요긴하게 써먹었다 ㅋㅋ 나사산은 M3 탭을 내줬음

필라멘트는 PETG 남는거 사용했고 노즐 240, 베드 75도 맞춰서 사용했음. 베드 안착이 안되는 경우는 딱풀발랐음

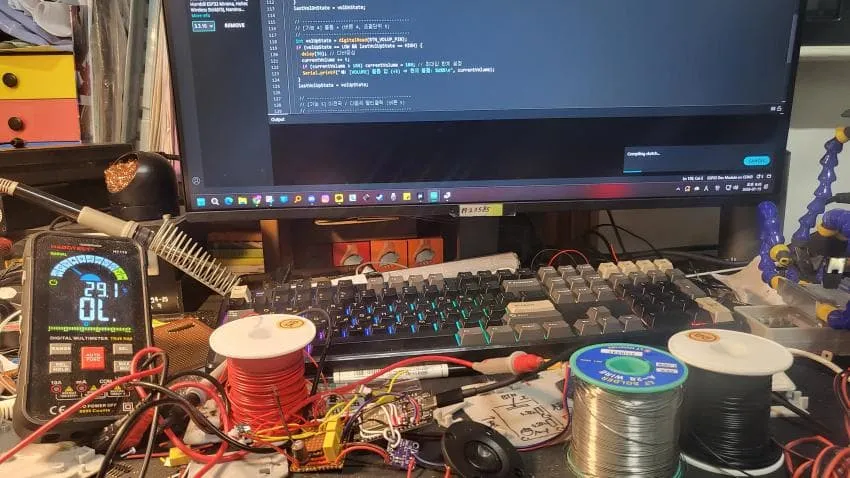

이거는 임시 연결 사진

코드는 아두이노 라이브러리에 있는 것을 변형하여 했음. 오류나거나 모르는거는 제미나이 선생님 두들겨 패면서 완성함

독이랑 이어주기 위해서 IDC 20핀 커넥터를 사용

3W짜리 앰프 모듈인데 성능은 기대도 안했음

근데 스피커가 생각보다 좋네? 꽤나 들을만한 음질이 나와서 만족함

허접하지만 회로도도 하나 만들어서 배선을 이어나갔음

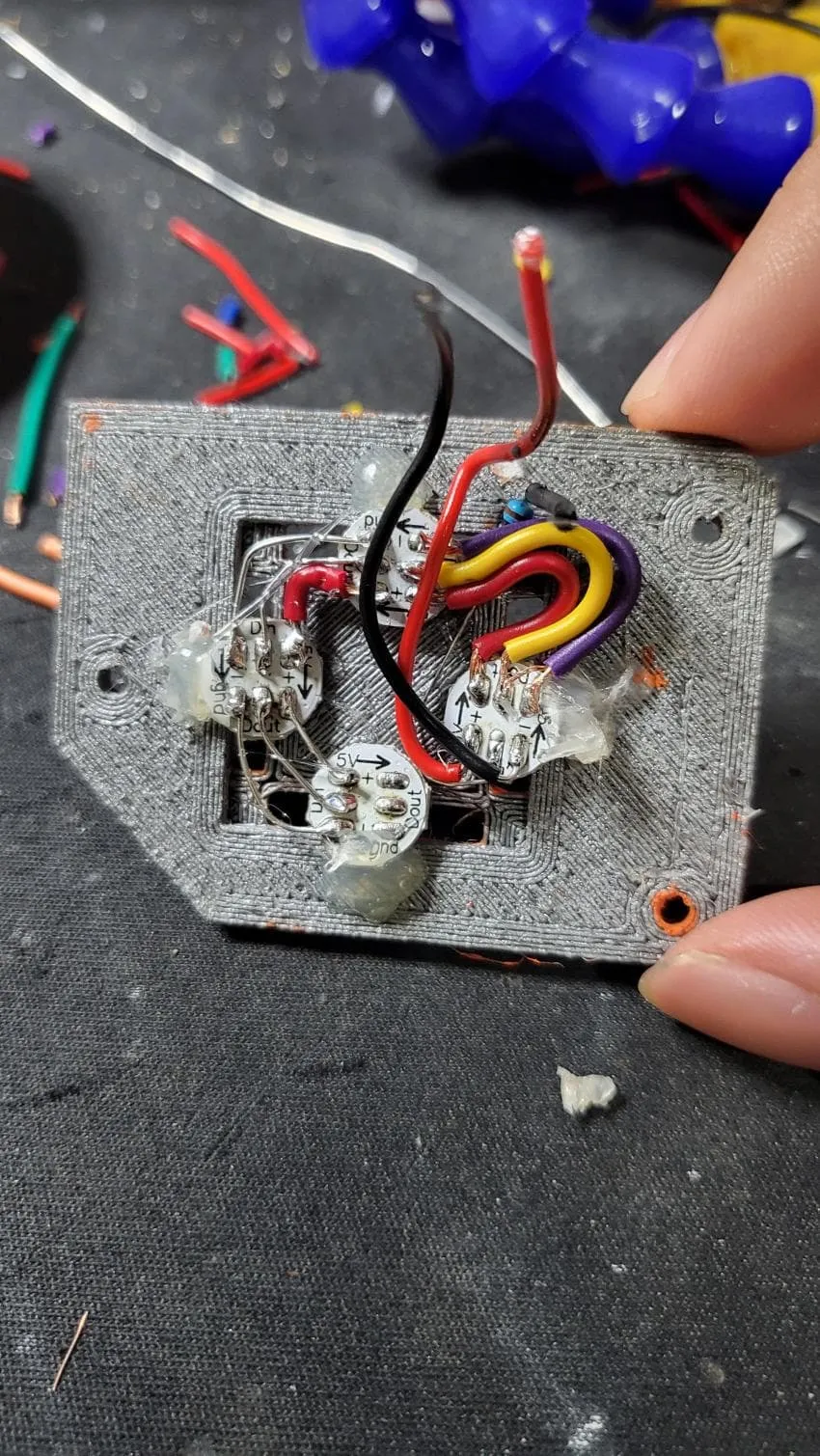

LP 턴테이블 뒤에 네오픽셀 LED도 박아줬음. 뭔가 만들다보니 어두울 때 심심할꺼 같아서 달아줬음.

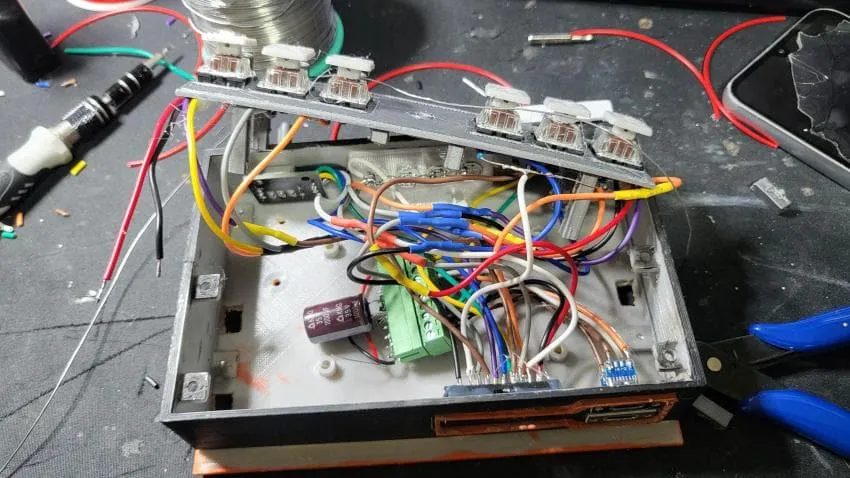

 전선 자르기 귀찮아서 피복 없이 통으로 땜질한 다음에 절연 처리만 해줬음

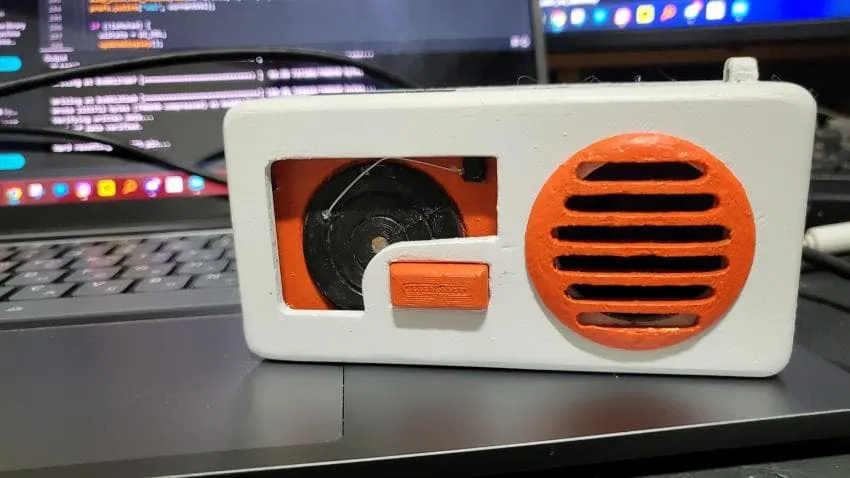

이거는 수성도료를 사용하여 도색 한 모습. 도색 초보라서 (사실상 첫 도색임) 좀 볼품없음 ㅈㅅㅈㅅ;;

스위치랑 볼륨 노브 + OLED가 들어갈 독을 조립해주고

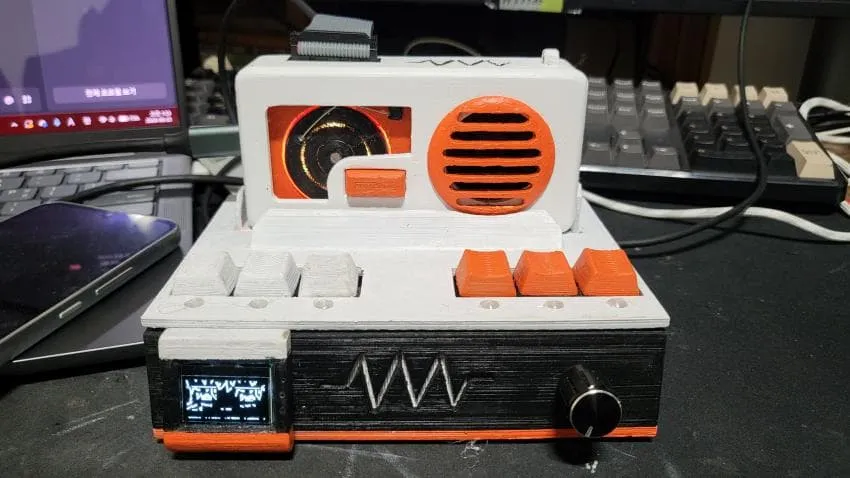

조립하면 완성!!

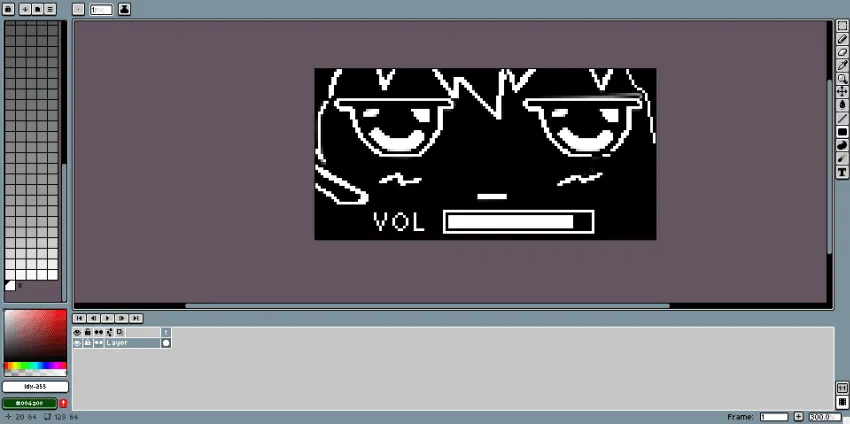

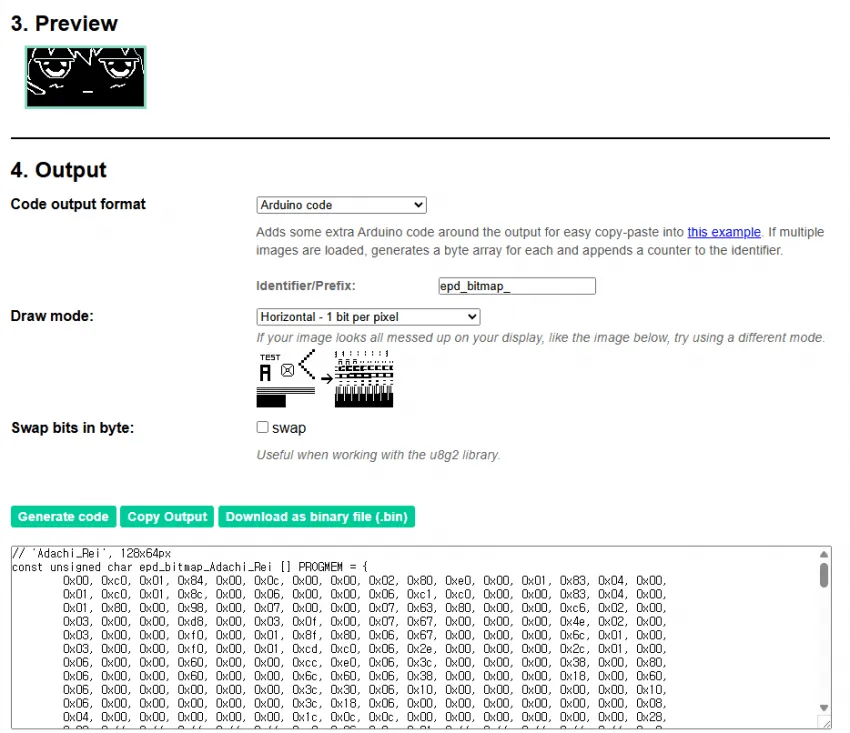

OLED에 들어간 레이의 얼굴은 도트로 찍은다음에 비트맵으로 변환을 해줬음

근데 결과는 뭐.. 이거는 코드 수정을 계속해볼꺼임 ㅋㅋ

어찌저찌 다 끝났구나.. 이렇게 간단??하게 완성해봤음

사실 회로나 이런건 괜찮았는데 저 사이즈 안에 욱여넣기가 너무 힘들더라.. 다음에는 PCB 하나 제작하려고

다음 프로젝트는 테토 드릴머리를 LED 램프로 만들어볼 생각임 + CD 플레이어까지

유튜브 영상도 있으니 궁금하면 ㄱㄱㄱ

이거는 회로 설명

이거는 아다치 레이 버전 제작기

이거는 열이상 노래 재생영상

글 읽어줘서 고맙고 뭐 보고싶은거 있으면 댓글 남겨줘 나중에 만들어보게

지금 생각나는건 테토 드릴머리 LED 램프, CD 플레이어, 구미 ECHO에 나오는 TV 이정도?

내일 월요일인데 다들 화이팅하자

++ 이요와씨랑 미사일씨한테 저 영상 닿으면 원하신다면 일본으로 하나 만들어서 보내드림
