지연신관의 시간 편차와 파편 공간 분포를 중심으로

결론 있음.

28b9d932da836ffe3cec81e24481776a6f10cde9777e05441c2473797c2fc6683758

1. 서론

세열수류탄의 교범적 설명은 일반적으로 "살상반경 5m, 부상반경 15m"과 같은 결정론적 수치로 제시됩니다.

그러나 이 수치는 확정된 경계선이 아니라, 일정 거리에서 인체 크기의 표적이 유효한 에너지를 가진 파편에 피격될 통계적 확률을 특정 임계값과 대조한 결과물입니다.

동일한 거리, 동일한 수류탄이라 하더라도, 한 번의 폭발에서는 치명상을 입히고 다른 폭발에서는 경미한 부상조차 입히지 못할 수 있습니다.

이 "불확실성"은 제조 결함이나 품질 관리의 실패가 아니라, 수류탄이라는 무기 체계에 물리적으로 내재된 확률적 속성입니다.

이번 주제는 이러한 무작위성의 문제를 두 축으로 나누어 분석하고자 합니다.

첫째는 "언제 터지는가"의 문제, 즉 화공식 지연신관의 시간 편차(temporal variance).

둘째는 "터진 후 어디까지 죽이는가"의 문제. 즉, 파편의 공간 분포(spatial distribution)입니다.

전자는 제어 가능한 공학적 변수의 영역에 비교적 가까운 반면, 후자는 파쇄 역학의 근본적 무작위성과 결합하여 물리적 제거가 불가능한 한계를 구성합니다.

2. 지연신관의 시간 편차

1eaff330e2c3169f6b94cfbe3ee91134150a2a628db0f0a65711dab4628d19672fc7088fc5b5f4b0558d20ad3ab388123a7ff5b519f57b5bbea0ef6704f3d8aabcb7c5b4f3a2b5eed845bd08d555f2fabb4369160a3d340978329b61f020f73f41a21cdeef

2-1. 화공식 지연제의 작동 원리

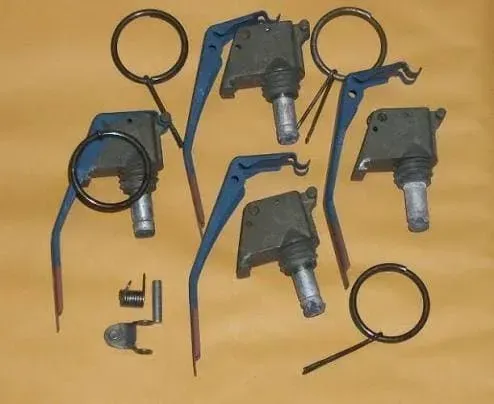

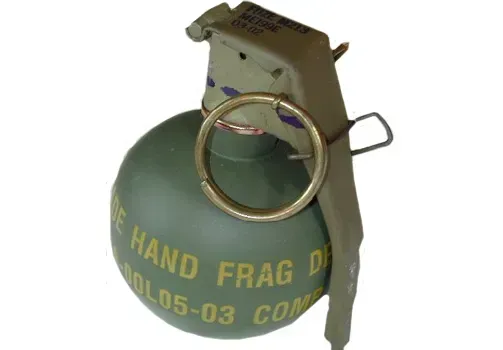

미합중국 육군의 현용 M67 세열수류탄은 M213 화공식 지연신관을 사용합니다.

안전손잡이(safety lever)가 해제되면 스프링 장전된 공이(striker)가 회전하여 뇌관(primer)을 타격하고, 뇌관의 화염이 지연 조성물(delay composition) 기둥의 한쪽 끝을 점화합니다.

지연 기둥은 가스를 거의 발생시키지 않는 무기(無氣)식 열적 반응(gasless thermitic reaction)을 통해 일정한 속도로 연소되며, 기둥의 반대쪽 끝에 도달하면 출력장약(output charge)을 점화하여 기폭약(detonator)을 기폭시킵니다.

M213 신관의 규격상 허용 지연 시간은 상온(16–26°C) 조건에서 4.0–5.5초입니다.

2-2. 편차의 원인

24b0d121e0c170f727f1dca513d60403f9ec1ca21c8819ffe8

화공식 지연제의 연소 속도는 본질적으로 화학 반응 속도론(chemical kinetics)의 지배를 받으며, 이는 곧 온도에 대한 민감도를 의미합니다.

SERDP(Strategic Environmental Research and Development Program)의 WP-2518 프로젝트 보고서에 따르면, W/MnO₂ 계열 대체 지연제를 사용한 M213 신관 원형(prototype)의 경우 63°C에서의 평균 지연 시간은 4.82초였으나, −51°C에서는 5.5초를 초과하였습니다.

이는 아레니우스 방정식(Arrhenius equation)에서 예측되는 바와 같이, 낮은 온도에서 반응 속도 상수가 감소하여 연소가 느려지는 현상입니다.

온도 외에도 복수의 제조 공정 변수가 지연 시간의 분산에 기여합니다.

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee708fa294a36127feb286363980eb6b85dd9939e6a4b873c666e973be

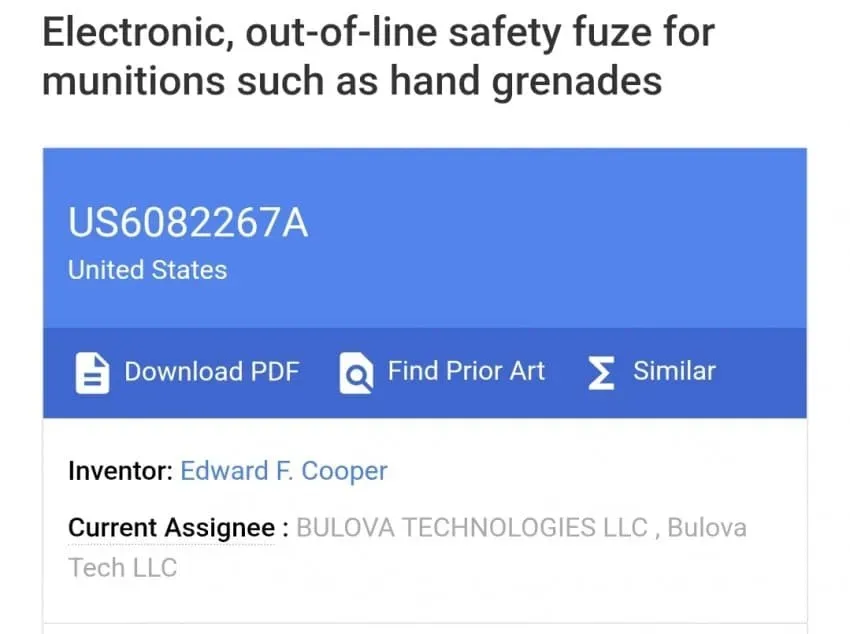

미합중국 특허 제6,082,267호는 기존 화공식 지연 기둥의 고질적 문제를 다음과 같이 적시하고 있습니다:

"기존의 화공식 지연 요소는 그 안에 포함된 화학적 지연 조성물의 밀도와 종류에 관한 본질적 제조 편차의 영향을 받으며, 따라서 고도로 정확한 지연 간격을 제공하는 데 의존할 수 없다. 지연 기둥 내의 결함은 탐지가 어려우며, 급속 연소 관통(rapid burn-through)과 그에 따른 상당한 위험을 초래할 수 있다."

같은 맥락에서, 미합중국 특허 제10,317,182호 역시 "에너지성 화공 혼합물의 특성으로 인해, 완제품이 때때로 불일치하는 연소 시간을 나타낸다"고 기술하고 있습니다.

추가적으로, 습도에 의한 흡습(hygroscopic) 효과, 장기 저장에 따른 조성물의 노화, 그리고 지연 기둥의 다짐(compaction) 밀도 편차가 모두 연소 속도에 영향을 미칩니다.

이러한 변수들은 개별적으로는 미소하지만, 누적적으로 규격 범위 내에서의 상당한 분산을 만들어냅니다.

2-3. 기술적 대안과 한계

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee708fa892a36127feb2863683c36b96275e4712aa929889ee3652cb5c

지연 시간의 정밀도를 근본적으로 향상시키는 기술적 경로는 전자식 신관(electronic fuze)입니다.

미합중국 특허 제8,887,640호에 기술된 전기-기계식 신관(electro-mechanical fuze)은 화공식 지연 기둥을 전자 타이머로 대체하여 "매우 정확하고, 반복 가능한 지연 시간"을 제공하며, 동시에 아웃-오브-라인(out-of-line) 안전 설계를 통해 취급 안전성을 향상시킵니다.

그러나 전자식 신관은 부품 비용, 전지 수명, 전자기펄스(EMP) 취약성, 그리고 극한 온도·충격 환경에서의 전자부품 신뢰성이라는 별도의 고장 모드(failure mode)를 수반합니다.

현재까지 미합중국 육군의 현용 세열수류탄(M67)은 여전히 화공식 M213 신관을 유지하고 있으며, 이는 단순성, 신뢰성, 비용 효율성, 그리고 수류탄의 전술적 용도에 4.0–5.5초의 범위가 충분히 허용 가능하다는 판단에 근거합니다.

3. 파편 질량 분포의 확률적 특성

7cf0c374ab8275953ced87e14f80706a6cb306e5ef407840731fb5ae988826485e73ab8b0392b3d0df6cae

3-1. Mott의 파쇄 이론

폭발에 의한 금속 외피의 파쇄에 관한 최초의 체계적 이론은 제2차 세계대전 중 영국 브리스톨 대학교의 N. F. Mott가 제시하였습니다.

1943년 영국 군수성(Ministry of Supply)에 제출된 일련의 내부 보고서에 출발한 이 연구는 1947년 왕립학회 회보에 공식 출간되었습니다.

Mott는 원통형 금속 외피가 내부 폭발에 의해 반경 방향으로 급속 팽창할 때, 재료 내부에 확률적으로 분포하는 미세 결함(micro-flaws)이 균열 개시점이 되며, 인접한 균열들 사이의 "응력 해방 파(stress relief wave)" 전파가 파편 크기를 결정한다고 주장하였습니다.

Mott의 핵심 결과는 질량 m 이상의 파편의 누적 개수 N(m)이 지수적 감소를 따른다는 것입니다:

N(m) = N₀ exp(−√m / μ)

여기서 μ는 "특성 질량(characteristic mass)"으로, 파편의 평균 질량의 절반에 해당하며, 외피의 반경, 팽창 속도, 그리고 재료의 기계적 성질에 의해 결정됩니다.

이 분포의 핵심적 함의는 파편 질량이 결정론적으로 균일하지 않으며, 소수의 대형 파편과 다수의 미세 파편이 공존하는 비대칭 분포를 따른다는 것입니다.

Roşu 등(2023)의 최근 실험 연구는 강철 동축 실린더의 폭발 파쇄에서 Mott 분포가 여전히 유효함을 확인하였습니다.

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee738ba991a46127feb28636bc91f7671d045ebb7d4d5efb1baa0ed456

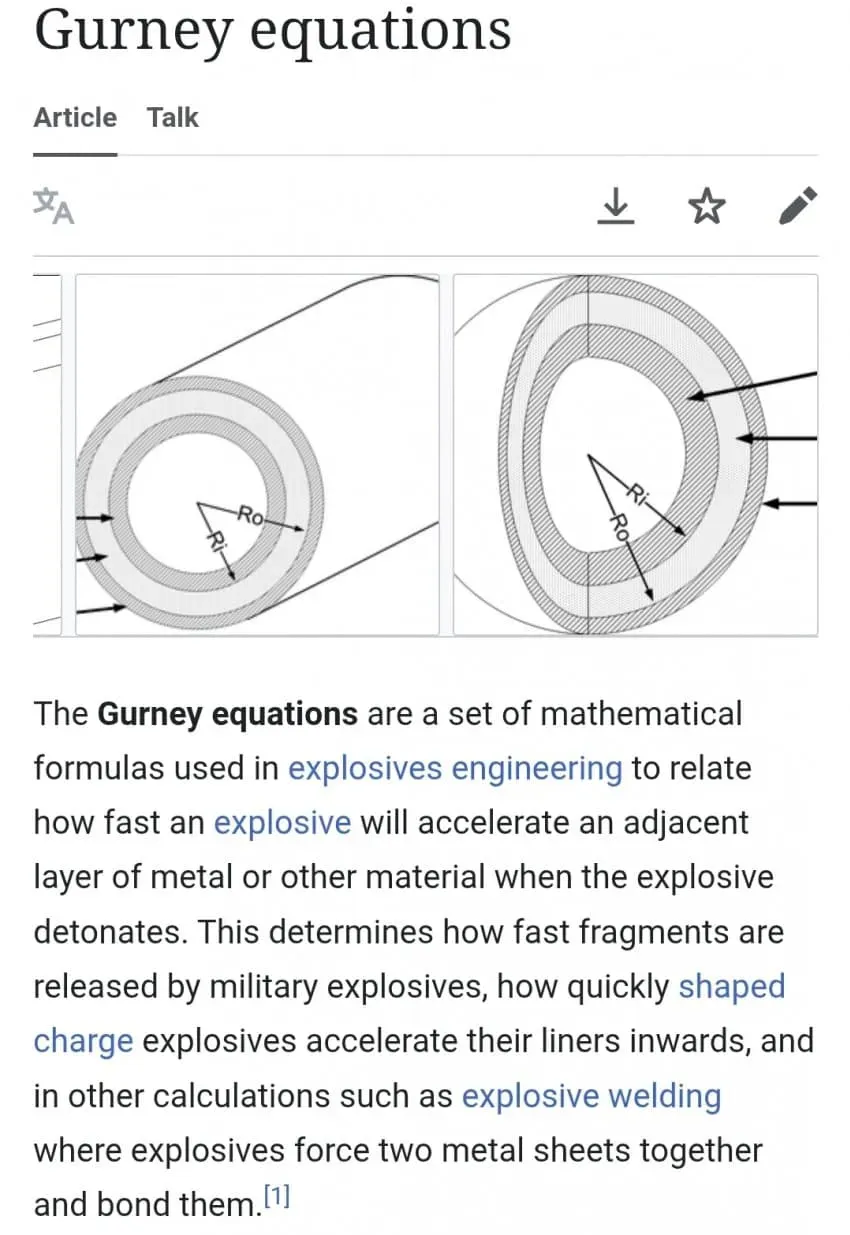

3-2. Gurney 방정식과 초기 속도

파편의 살상력은 질량뿐 아니라 속도(운동에너지)에 의해 결정됩니다.

1943년 Gurney는 폭발물의 화학적 에너지가 폭발 생성 가스와 금속 외피 사이에 분배되는 과정을 에너지·운동량 보존 원리에 기초하여 모델링하고, 외피의 초기 속도를 예측하는 반경험적 공식을 도출하였습니다.

이 공식은 폭약 질량(C) 대 금속 질량(M)의 비율과 "Gurney 에너지(√2E)"라 불리는 폭약 고유 상수로부터 파편 초기 속도를 산출합니다.

Jones와 Kennedy(1980)는 Gurney 방정식의 수학적 구조를 재검토하며, 구형·원통형·평판형 각 형상에 대한 통일적 표현을 제시하였고, Catović(2021)는 이 방법론의 역사적 발전과 한계를 포괄적으로 정리하였습니다.

Gurney 방정식은 외피의 "평균" 초기 속도에 대한 우수한 근사를 제공하지만, 개별 파편의 속도는 질량, 형상, 그리고 외피 내 위치에 따라 분산됩니다.

특히 수류탄과 같은 소형 무장에서는 폭약 대 금속 비율(C/M)이 낮아, 폭발 에너지의 상당 부분이 가스 생성물의 운동에너지로 전환되며, 파편에 전달되는 에너지의 비율 자체가 Gurney의 이상화된 가정에서 벗어날 수 있습니다.

4. 파편 공간 분포의 무작위성

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee7388a595a06127feb286364de523d279d4de656d4ff9f6808a3b8ee0

4-1. 거리에 따른 밀도 감소

폭발 지점에서 방사상으로 분산되는 파편의 단위 면적당 밀도는, 구면 확산(spherical spreading)의 역제곱 법칙에 따라 거리의 제곱에 반비례하여 감소합니다.

이상적 구형 폭발에서 파편 N개가 반경 r의 구면에 균등하게 분포할 경우, 단위 면적당 밀도 σ는 σ = N / 4πr²입니다.

이는 거리가 2배로 증가하면 밀도가 4분의 1로 감소함을 의미합니다.

그러나 현실의 파편 분포는 이 이상적 모델에서 크게 벗어납니다.

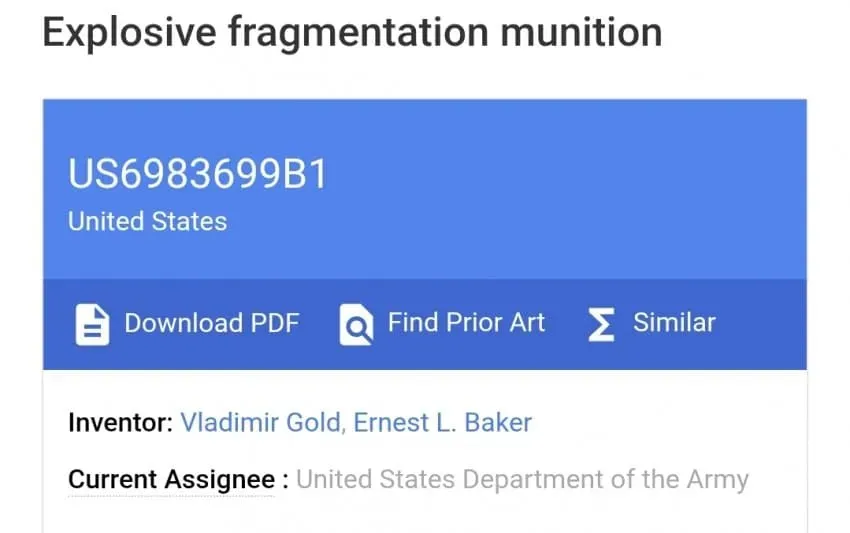

미합중국 특허 제6,983,699호는 원통형 외피의 경우 파편 방출의 각분포(angular distribution)가 외피 표면의 초기 기하학, 강도, 밀도, 두께의 함수이며, 외피의 양 끝에서는 이용 가능한 질량이 상대적으로 적어 소수의 파편만이 전방(anterior) 영역으로 방출된다고 기술하고 있습니다.

구형 외피(M67이 이에 해당)는 원통형보다 균일한 각분포를 보이지만, 수류탄이 폭발 순간 지면에 놓여 있는 자세, 지면의 재질, 주변 엄폐물의 존재 등에 의해 실제 분포는 대칭성에서 벗어나게 됩니다.

4-2. 파편의 불규칙 형상과 공기역학적 감속

자연파쇄(natural fragmentation)로 생성된 파편은 매우 불규칙한 형상을 가지며, 이는 비행 중 공기역학적 항력 계수(drag coefficient)의 높은 분산을 야기합니다.

동일한 질량의 파편이라도 형상이 다르면 항력이 달라, 비행 거리와 도달 시 잔류 속도에 차이가 발생합니다.

Cooper(1996)는 파편의 가속, 형성, 비행 역학을 분석하며, 불규칙 형상의 파편이 비행 중 텀블링(tumbling)을 일으켜 유효 단면적이 지속적으로 변화함을 기술하였습니다.

Zukas 등(1982)은 충격 역학의 관점에서, 파편의 형상 불규칙성이 표적 침투 능력에 미치는 비선형적 영향을 분석하였습니다.

이러한 공기역학적 감속은 작고 불규칙한 파편일수록 빠르게 진행되어, 파편의 운동에너지(살상 능력)은 거리에 따라 급격히 떨어집니다.

이 감속 과정 자체가 파편의 형상·질량·초기 방향의 함수이므로, 같은 거리에서도 파편에 따라 잔류 속도가 크게 다를 수 있습니다.

이것이 "조금만 떨어져도 어느 곳은 살상반경이고 어느 곳은 안전한" 현상의 핵심 메커니즘입니다.

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee728ea295a26127feb286361d6f095f2c45445fada370285985877384

4-3. 지형·자세·인체의 확률적 상호작용

파편이 특정 거리에서 특정 속도로 도달하더라도, 그것이 인체에 치명상을 입히는지 여부는 또 다른 확률적 변수의 층위에 달려 있습니다.

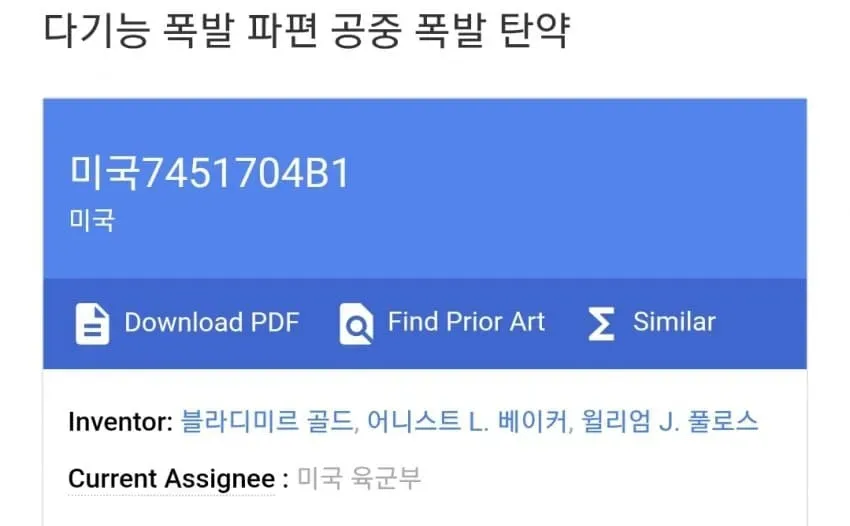

인체의 자세(기립·복와·은폐), 투영 면적, 그리고 피격 부위(두부·흉부·사지)가 모두 결과에 영향을 미칩니다. 미합중국 특허 제7,451,704호에 기술된 치명도(lethality) 모델링은 파편의 속도와 질량 분포, 탄도 말단(terminal) 특성, 폭발 고도, 탄두 방향을 포함하는 다변수 통계적 예측을 수행하며, 그 결과를 "표적 전투원을 무력화시킬 신체 부상의 확률"로 표현합니다.

이 모든 변수가 곱해져, 수류탄의 살상 효과는 결정론적 반경이 아닌 확률 분포의 형태를 띠게 됩니다.

5. 제어파편 기술과 무작위성의 축소

5-1. 자연파쇄에서 제어파편으로

0bb18637c6d735f57cebf2be45e72b3f30df352bffc2b79eb1e1d93cf9ede2d2028884e99a8faf6174274990f490ec58f3e04431e5c3f09536a2eedb445e3071e75c8df260074442efd597541f9de90eedd10dde7951eae9578eab9809ac9cadfdd3984eafe2

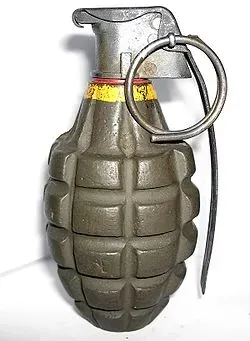

제2차 세계대전기의 Mk 2 "파인애플" 수류탄은 주철제(cast-iron) 외피의 자연파쇄에 의존하였습니다.

외표면의 요홈(serration)은 파편 제어용이 아니라 파지(grip)용이었으며, 실제 파쇄 패턴은 극도로 불균일하여, 수 개의 대형 파편과 무수한 비효과적 미세 파편이 공존하는 양극화 현상을 보였습니다.

00ef86196936e02a996b5a5dee5ae1c5efc12f29347bfaf6d186da42b648316403c9

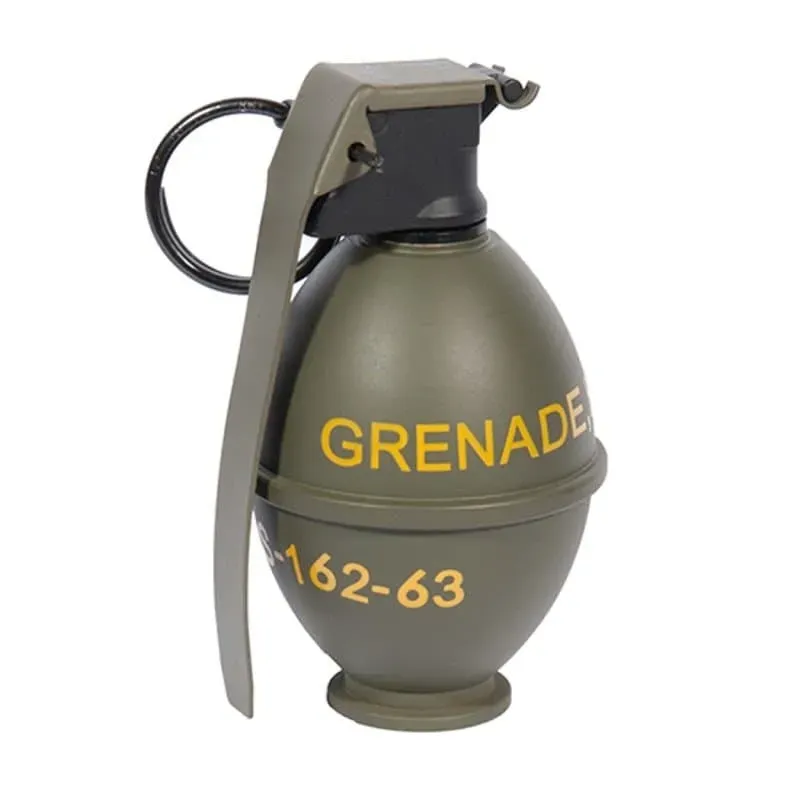

이러한 자연파쇄의 예측 불가능성을 개선하기 위해, 1949년 개발이 시작된 M26 수류탄은 외피 내부에 0.13인치(3.3mm) 직경의 강선 코일을 5.1mm 간격으로 노치(notch) 가공하여 삽입하였습니다.

M26A1에서는 코일의 단면이 원형에서 사각형으로 변경되고 노치가 심화되어, 폭발 시 약 1,150개의 균일한 크기의 파편이 생성되도록 설계되었습니다.

현용 M67 수류탄은 구형 강철 외피 자체에 노치를 가공하는 방식을 채택하여, 파편의 크기와 개수에 대한 통제를 더욱 강화하였습니다.

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee728fa090a56137f7ad9a2e5ec36f5a72c2393bb2bd684e0b4fb03d87f60ed6b3d0a9dfcf

미합중국 특허 제9,683,822호는 미리 성형된 파편(preformed fragments)-강구(steel ball)나 큐브 등-을 외피 내에 매립하는 방식을 기술하며, 이를 통해 파편의 질량·형상·개수를 제조 단계에서 거의 완전히 결정할 수 있다고 주장하고 있습니다.

1ebec223e0dc2bae61abe9e74683726d32d6a3b9ee728fa993ab6127feb2863609e88eff70793055de5eaa53e9f496edd5

5-2. 지향성 파편과 부수적 피해 저감

무작위성 축소의 극단적 형태는 파편의 방출 방향 자체를 제어하는 지향성 파편(directed fragmentation) 기술입니다.

미합중국 특허 제9,243,876호는 "저부수적 피해 지향성 파편 탄약(low-collateral damage directed fragmentation munition)"을 기술하며, 파편을 의도된 표적 방향의 전방 원추(forward cone) 내로 집중시켜 최대 치명도를 좁은 각도에 한정시키는 설계를 제시하고 있습니다.

이러한 기술은 수류탄이 아닌 유탄, 공중폭발탄(airburst munition) 등에서 주로 적용되며, 수류탄에 적용할 경우 "던지는 무기"로서의 운용 유연성을 근본적으로 제약하게 됩니다.

5-3. 제거 불가능한 잔여 무작위성

제어파편과 미리 성형된 파편 기술이 Mott 분포에서 예측되는 질량 편차를 크게 축소하더라도, 다음의 무작위성은 물리적으로 제거가 불가능합니다.

첫째, 폭발 순간 수류탄의 공간적 자세(orientation)는 던지는 행위의 특성상 통제 불가능하며, 이는 파편의 각분포를 매번 다르게 만듭니다.

둘째, 파편이 지면이나 엄폐물에 도탄(ricochet)하는 과정은 입사각, 표면 재질, 파편 형상의 함수로서 결정론적 예측이 사실상 불가능합니다.

셋째, 표적의 위치·자세·체위는 파편과의 기하학적 관계를 결정하며, 이 역시 교전 상황에서 통제할 수 없는 변수입니다.

이러한 요소들은 공학적 설계가 아닌 교전 환경의 속성이므로, 무기 체계의 개선만으로는 해소될 수 없습니다.

6. "살상반경"의 통계적 재해석

7aec9b09e18a01bf5d85fafb29f00702a36be085e5c7f78a11a7b8df767a7e234030767bc49893518afd519f3078e1b6

이상의 분석을 종합하면, "살상반경 5m"이라는 교범적 표현은 다음과 같이 재해석되어야 합니다:

그것은 다수의 폭발 시험에서 증인 패널(witness panel)에 기록된 파편 충격 밀도를 인체 크기의 표적에 대응시키고, 그 밀도가 일정 임계값, 예컨대 특정 확률로 인체 표적이 최소 하나의 유효 에너지 파편에 피격될 밀도를 충족하는 거리입니다.

이 임계값 내에서도 개별 폭발마다 결과는 다르며, "5m 안에서 100% 사망"은 물리적으로 보장되지 않습니다.

FM 3-23.30에 명시된 M67의 파편 비산 거리 230m라는 수치는 이 확률적 특성의 또 다른 단면입니다.

15m 부상반경 밖에서도 파편이 도달할 수 있으며, 드물지만 치명적 피해를 입힐 수 있습니다. 이는 수류탄이 정밀무기(precision weapon)가 아니라 지역무기(area weapon)임을 재확인하는 것이며, 그 전술적 가치는 특정 지점의 확실한 살상이 아니라 일정 구역에 대한 살상 확률의 부과, 즉 제압(suppression)과 지역 거부(area denial)에 있습니다.

7. 결론

세열수류탄의 살상 효과에 내재된 무작위성은 두 개의 분리된 층위로 구성되어 있습니다.

지연신관의 시간 편차는 화공식 연소의 열역학적 민감도에서 비롯되며, 전자식 신관으로 대체함으로써 기술적으로 축소 가능하지만, 비용·복잡도·신뢰성의 트레이드오프로 인해 현용 체계에서는 수용되고 있습니다.

반면, 파편의 공간 분포에 내재된 무작위성은 보다 근본적입니다. Mott의 파쇄 이론이 예측하는 질량 분포의 확률적 성격, Gurney 방정식이 기술하는 초기 속도와 실제 개별 파편 속도 사이의 분산, 파편 형상의 불규칙성에 따른 공기역학적 감속의 편차, 그리고 폭발 자세·지형·표적 체위의 무작위적 상호작용이 결합하여, 동일 거리에서의 살상 여부를 결정론적으로 예측하는 것을 원천적으로 불가능하게 만듭니다.

제어파편 기술은 "어떤 크기의 파편이 몇 개 나올 것인가"에 대한 분산을 유의미하게 축소하였으나, "그 파편이 어디로 날아가 무엇을 맞히는가"에 대한 무작위성은 물리적으로 제거할 수 없습니다.

이 무작위성은 결함이 아니라 수류탄이라는 무기 체계의 물리적 본질이며, 수류탄의 전술적 역할인 지역 제압과 기동 거부는 이 확률적 속성 위에서 설계되어 있습니다.
