[4편] PVC 입출수관

7b9c8407b78560f6239b8ee1419c7065414d926e9616bd85d1116acb67a5ace578b14ca59df376f47a796292652e1ef24b75242dfb

0ceef675c1f76980239e81e54e9c7068130176dd549e70cf61c3c3d3091f9025bdcf07a80727ab3ba87df8456bec03b21d87c48066

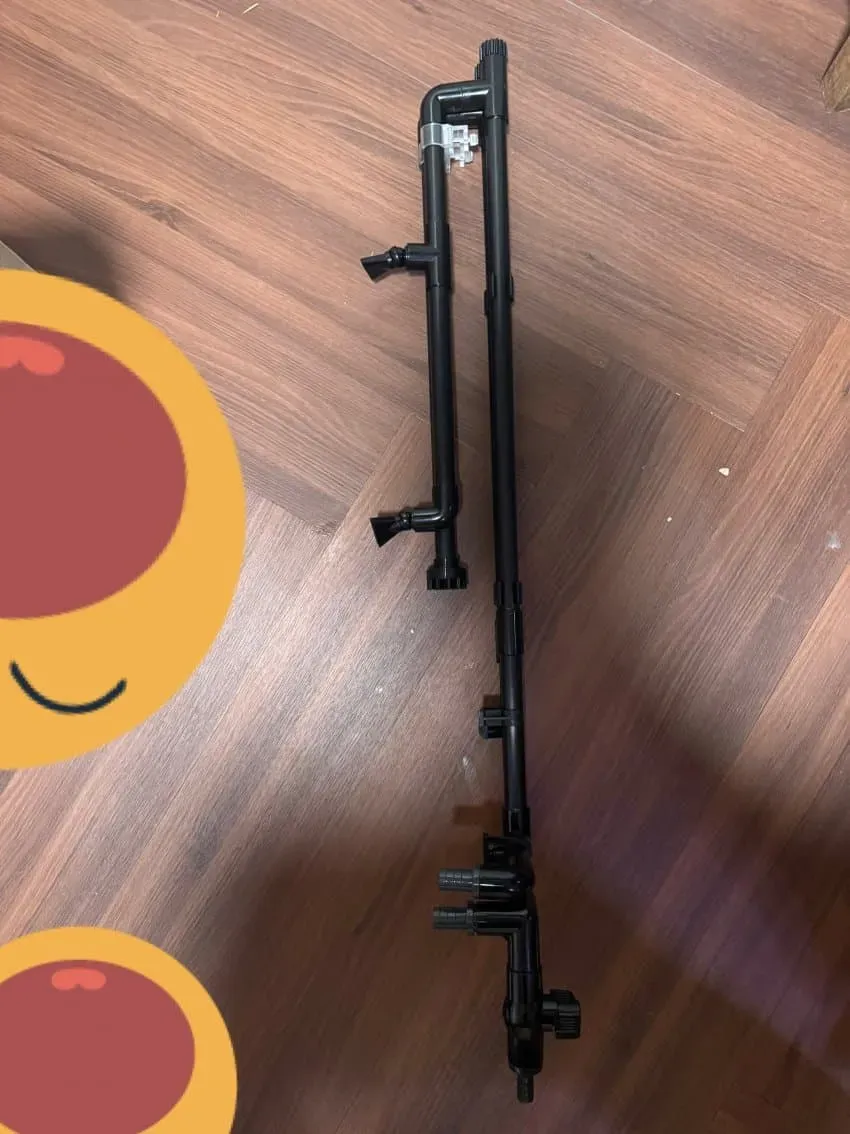

09ecf674b0801bf2239bf4e5419c7068fc601c8fd821323172887ac2a16c5181ac112506c76af3fc542a5dd316a67883c3bbf27ada83

이거 보여주려고 3편까지 어그로 끌었다.

사실 수조? 뚜껑? 축양장? 주문제작이라고 해봤자 딸깍 아닌가.

쌉고수 선생님들은 별 거 아니라고 생각하겠지만, 이건 내가 설계부터 부품 수급, 조립까지 정말 한땀한땀 손품 팔아서 최대한 깔끔한 부속들로 조각모음해서 만든 아이템이라 정말 소개하고 싶었다.

1. 타오바오

7ee58003b4f669f2239ef2e1469c706ea8d2cba87062713280bc0fdfb6acd5549568b95b7121ca7245841c05cd69a7bd7d33ddcdd4

대부분의 부품은 타오바오에서 찾았다. 국내에서도 찾으려면 찾을 수는 있겠지만 타오바오처럼 한번에 다양한 부속을 보고 주문할 수 있는 곳이 없다. 가격도 저렴하고 원하는 모양이 있으면 연관상품 파도타기하면서 구하기도 쉽다.

현지에서 표현하는 단어가 따로 있기때문에 직접 번역기 돌려서 하나하나 찾으면 너무 어렵고, 지피티나 제미나이 붙들고 “이런거 찾고싶은데 타오바오 검색어 추천해줘”하면 알잘딱으로 알려준다.

혹은 원하는 이미지를 캡쳐해서 타오바오에 넣으면 비슷한걸로 스캔해주기도 한다.

타오바오 가입하는 방법은 갤에 찾아보면 잘 나오는데, 단점은 한번 맛들이면 돈이 줄줄 샌다.. 신박한 꿀템이? 이 가격에? 하는 경우가 너무 많다.

2. 부품

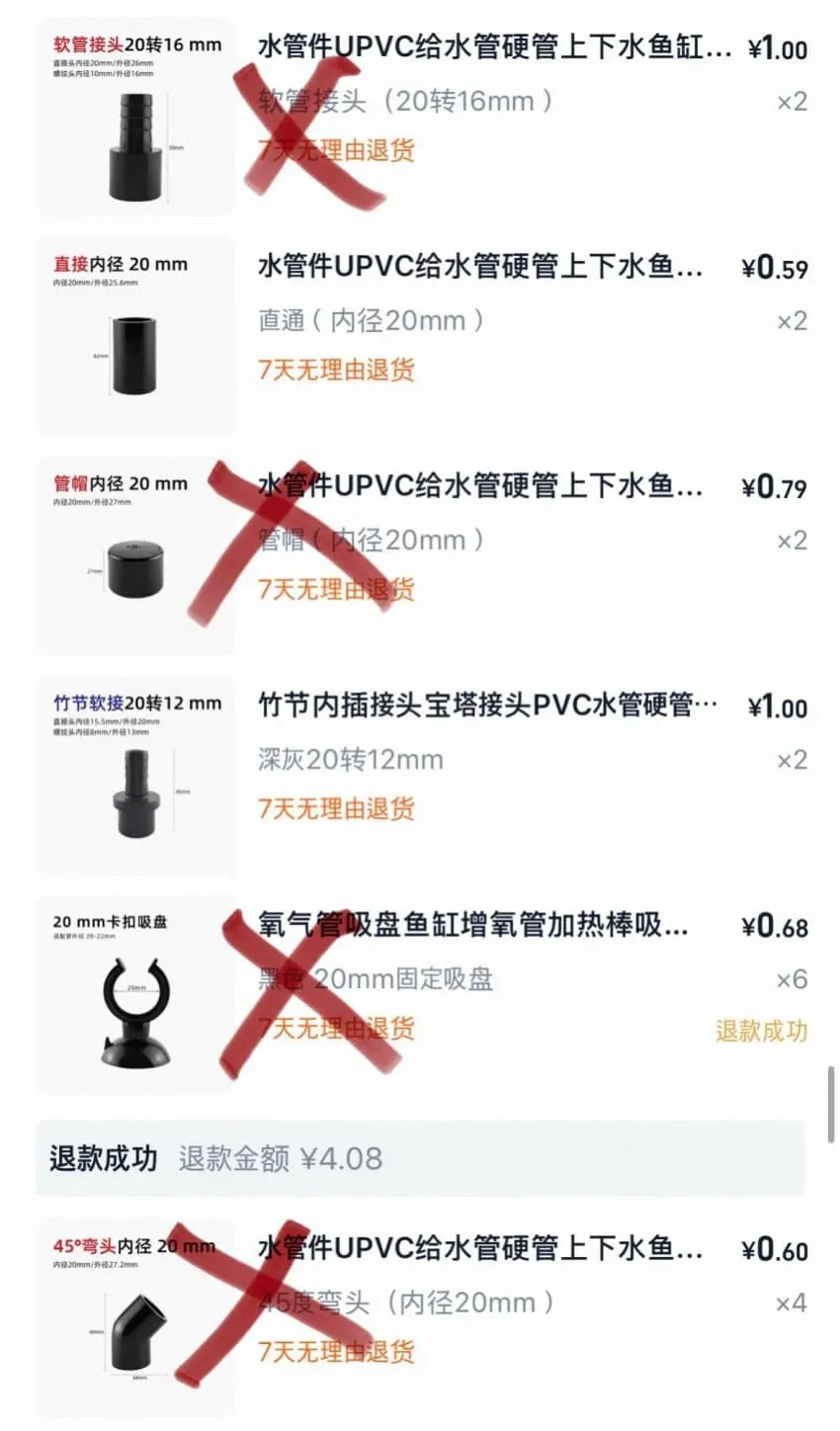

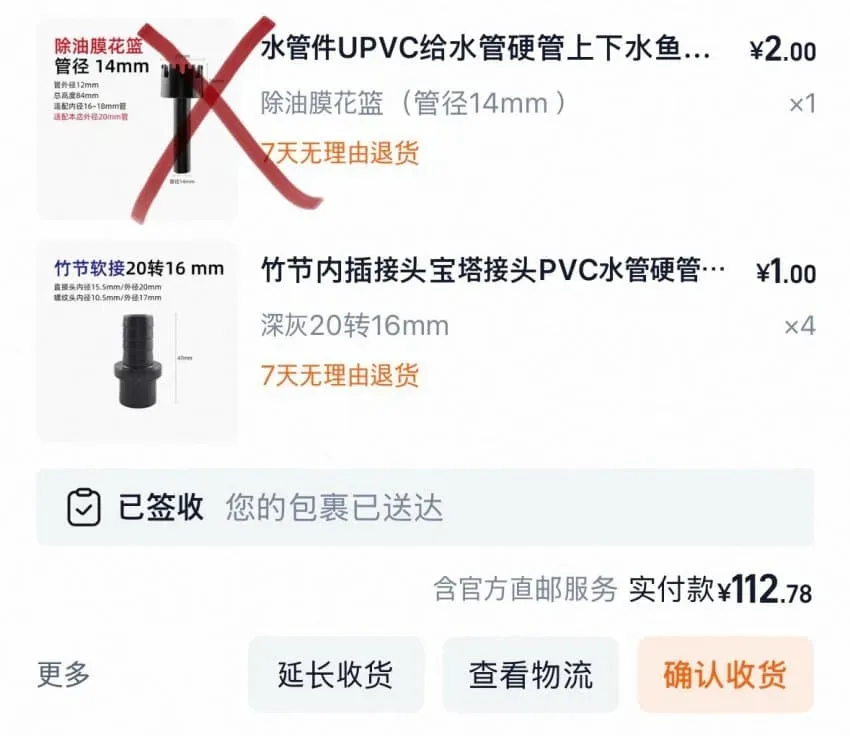

각설하고, 아래 이미지는 입출수구 제작에 들어간 모든 부품의 판매처와 가격이다. 수량은 넉넉히 주문했다. 실제로는 저거의 1.5배정도되는 종류의 부품들을 구매했고, 여러가지를 고려해서 폐기된 것들은 제외했다.

7b9ef573c0f3618323ec82ec339c701be79e29ab2df5f622bb3aad0633a7d3b7d5cb323f7494bbd14088c965129b0c9974094140

08e58600bdf71a83239bf097419c706a666c57451954f43873b6abd8cb86bb1f1dc772d61d8b3547c0a2163e4d6413dc31b70314

0e9b8902b78769ff239e84e7329c701808a24c2007f8e26ca704569a3007b6612130856a81091b4555a35eee6fbb93b2a5aca9fc

7ae98972b4826bf423eff096469c706acc6e810af519f8bc373df96c54930adec4dfbc8c70bfd5de9b6888359f86e6c83bb1dc

78e48175c4f36883239b8490379c701ea0fff195c54e691bf3b6f6ac67a74abfd2d6070df9080a3db7b4d10083ff3ef668b7356a

처음에는 투명PVC로 계획했는데 청소 생각에 바로 접었다. 일반 입출수구도 번거로워 죽겠는데 이건 불가능에 가깝다.

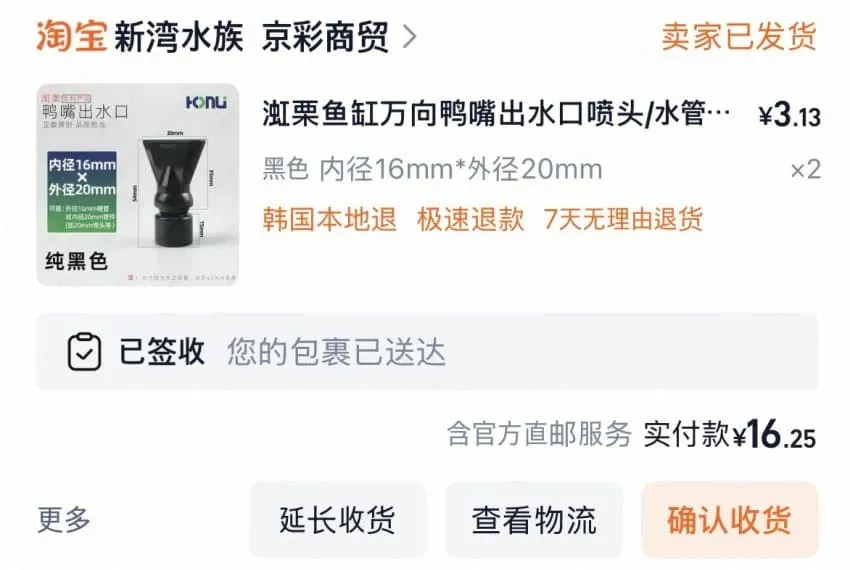

에하임 익스피리언스350은 내경 16mm를 사용하기때문에 내경16/외경20 파이프를 선택했고, 연결 부속들은 내경20mm로 구매했다. 출수구는 외경16에 짧은 주둥이를 가진 것으로 따로 구매해 연결부속에 직접 삽입할 수 있게 했다. 그렇게 해야 돌출되는 부분을 최대한 줄일 수 있다.

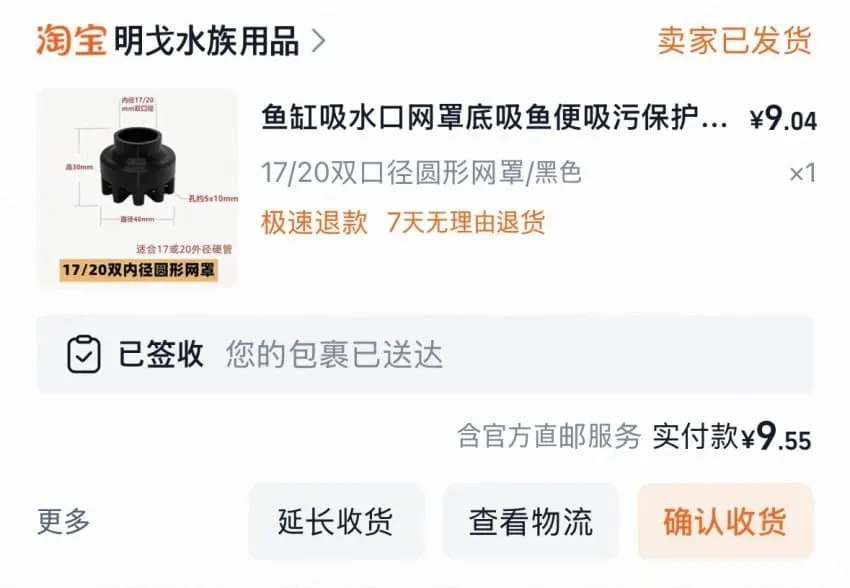

79ef8871b5f11df223ef85964f9c706b7336073684cb0bf480268c52704ca92982ca7d296317d5c7a212eefad0847789650daefa

입수구 종류도 다양한데 기능성과 외관을 고려해 이걸로 선택. 얘는 3D프린터로 뽑은건데 크게 티가 안 난다.

74ed8600b38a6ffe239ef5e3349c706b96daa9e2a8d932cfbe5655f5504c119ccbcc4c7d964c13846c0f2862ae5b87f4b58c1747

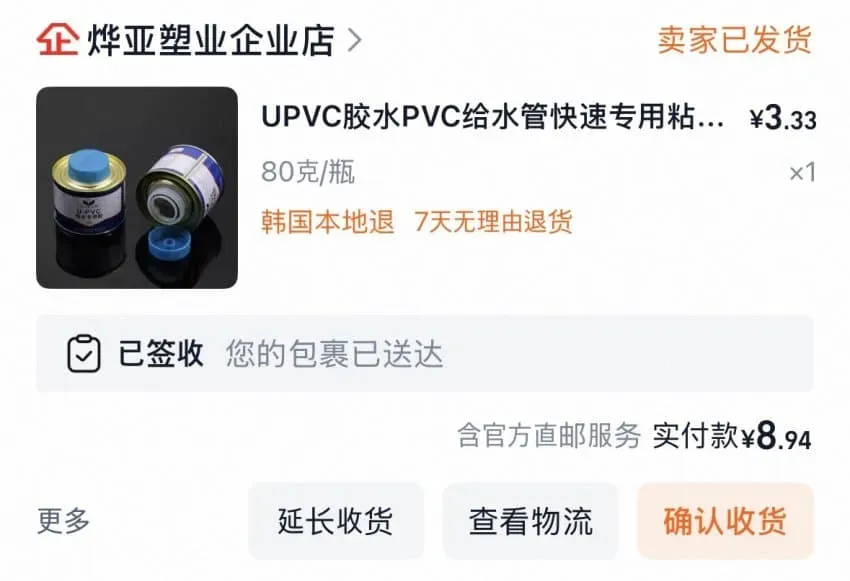

PVC본드. 이걸로 붙여야 대참사가 안 난다.

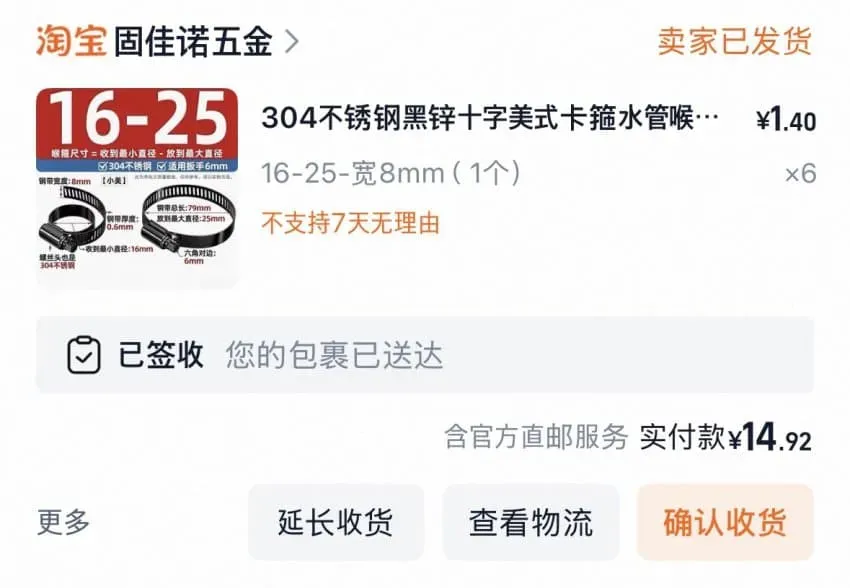

0ce4f671b2826af023eb8097439c7019b2486846324299052517e60918f7316c34aab35a4eb18ed58b1778b7b93b6e8bbad05456

7ee5f471b3851efe239b85e04f9c706dc7cb334ac41782fb74ea3282345932c6ee3bb88c668f583c3cfc58c45b8b84fd704a377d

호스도 엘보 쓰기 싫어서 연질 실리콘 튜브로 구매했다.

0cebf200b1801d8723ec81ec449c7064055229883115b4ae0968613c6a735b9e4604b1aeca9a02cb5a43e35db6c5fbee906fbaf6

0eeb8570c1f06a80239e8e96479c7064283296510b38f4fae48fc76e727494ec4c7601dd6f1cd1c3e16c3b83343986a5e1f0823169

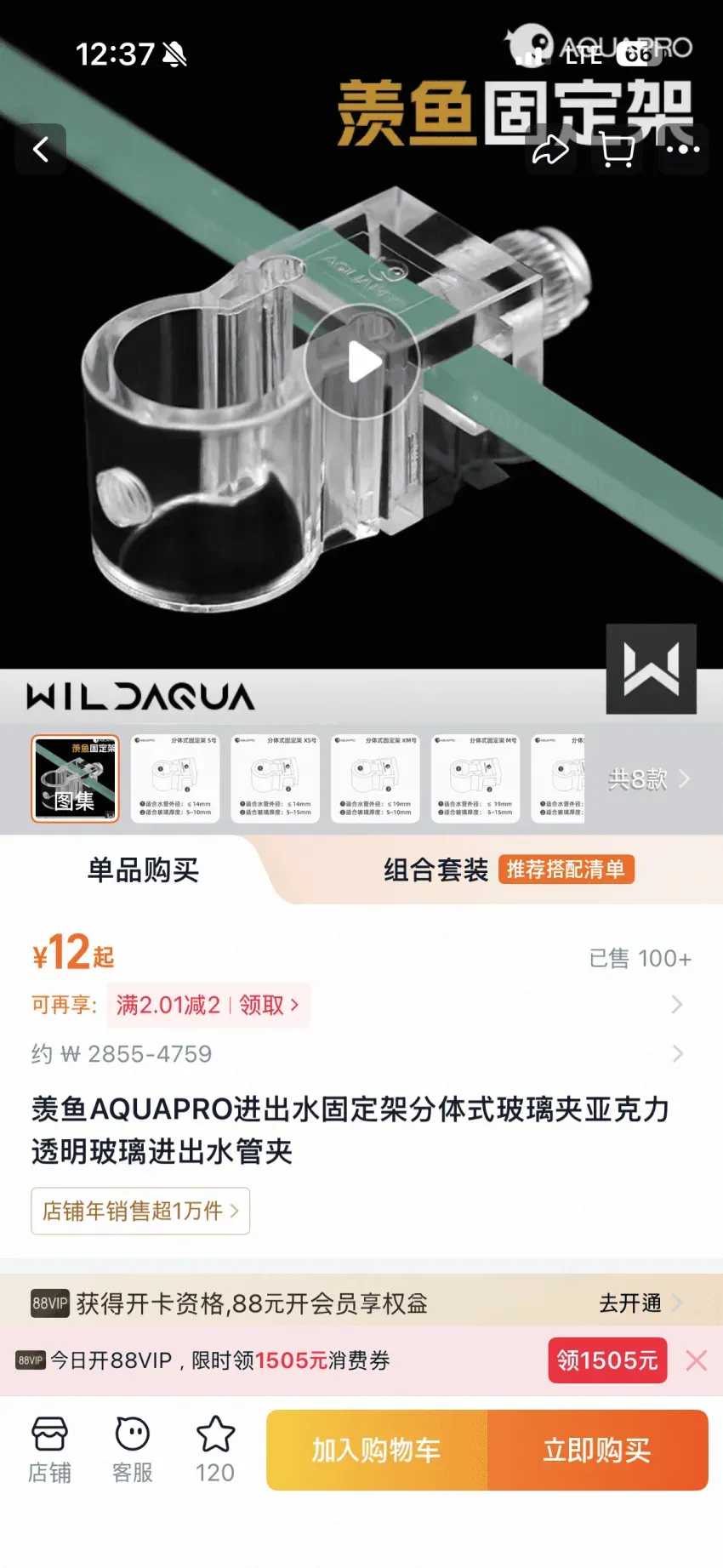

호스 거치대도 윗쪽 사진의 아크릴로 구매했는데 판매자가 최신판이라며 이상한걸 보내서 싸우다가 어쩔 수 없이 기존에 쓰던 아쿠아프로 거치대를 사용했다. 많이 꽉 끼긴하는데 어찌저찌 들어가니 좋아쓰.

099b807fb78268f0239986974f9c706c82ecb5932d2f96dfb4a6df98a223ca1065ccb30be783fa9fae8319a3b3c58a6ee3dc4767

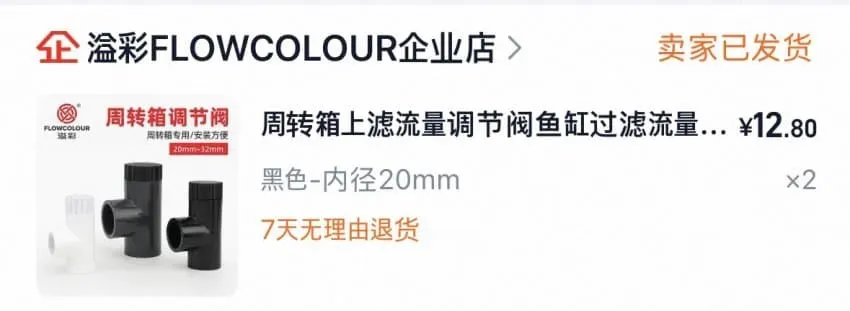

759e8870b3f46ef323ec8596339c706ef6a69c626bace94f9214520623a65349226c9b0318975e2bc5d51ce3412ab51ec104ab8a

유량조절 파이프. 숨은 기능은 하기.

0fe98202b6856a84239d84ec4e9c706451c6c8ae629b628441beaad57d7dcff6a05a5445a44bb44702239f9a5d01a5bc72ed8db6

축양장과 파이프를 고정해줄 지지대. 파이프를 단단하게 잡으면서 아크릴 거치대의 간격과 맞게 띄워줘야 한다. 못 대신 VHB 양면테이프를 사용할 예정이라 그러면서 접촉면적도 넓어야 했다. 이거 찾는게 제일 힘들었다. 5~6종류는 산 듯.

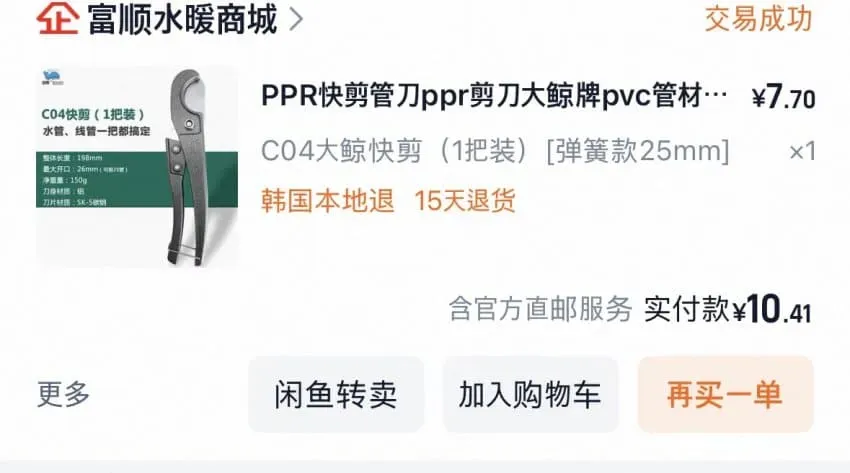

7c9c8377bd8a1a8723ed8ee7479c70650becbec4d3ae623667279c9cc573dcc7ebae4353a01ddbc961c1efdbd5b79c595d72b993

파이프 커터. 각종 호스 자르기에도 좋다.

3. 조립

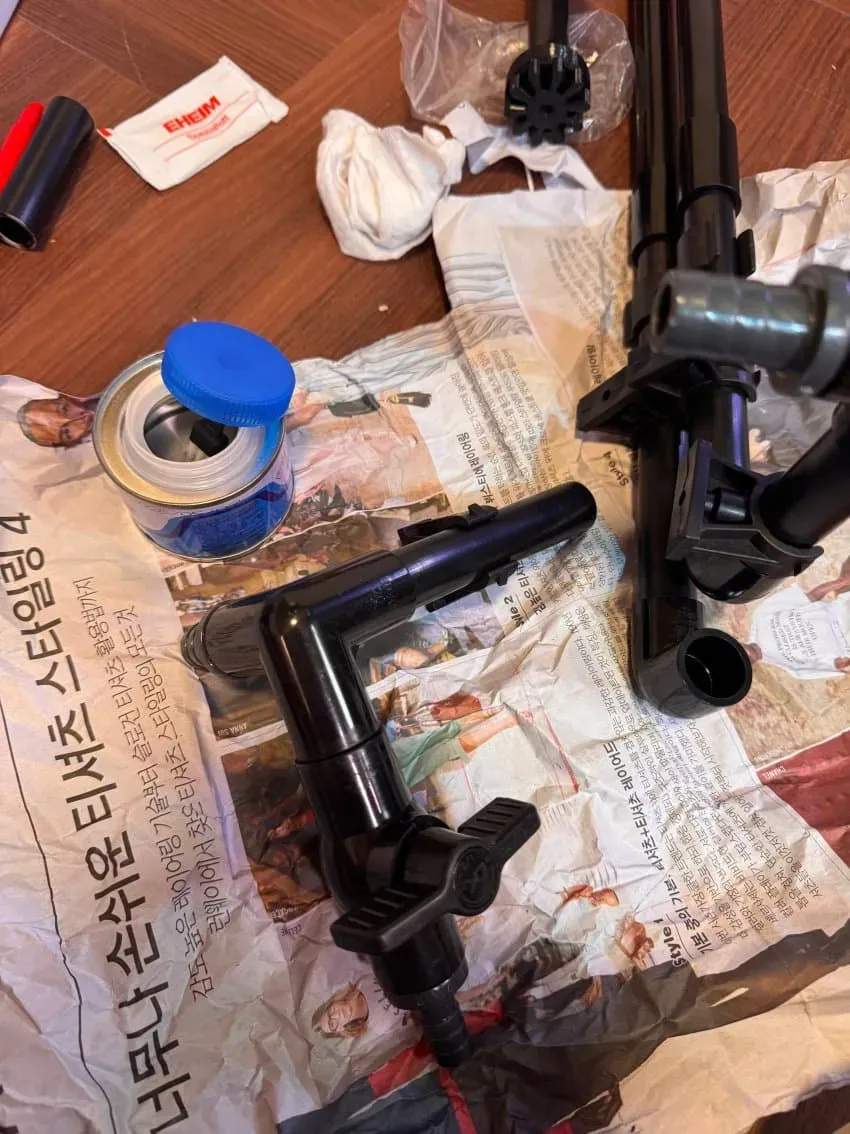

75e88977b7f11cfe239a8493419c701b86158396a80979395637f6903a0863088b7b648389e4abea8db83a50f1591789cae97c0369

조립은 간단하다. 파이프 커터로 지긋이 누르면 잘리고, 설계에 맞춰 가조립을 해준다.

가조립이 완료되면 실제 어항에 대보고 PVC본드로 제대로 붙여주면 끝.

몇가지 팁이 있다면,

① PVC본드는 묽은 제형이라 실제로는 윤활제 역할도 한다. 즉, 파이프가 연결부품에 가조립 때보다 더 깊숙히 들어갈 수 있다는 것. 가조립 때 안 들어가는 것도 실조립 때는 쑥 들어간다. 몇미리 더 들어가는 차이겠지만 연결부품이 늘어나고 디테일에 집착하다보면 길이가 안 맞아 대참사가 날 수 있다. 그러니 가조립 때 네임펜 혹은 칼집을 내서 들어가야하는 깊이를 미리 표시해두는게 좋다.

② PVC본드는 PVC겉면을 녹여서 접합하는 방식이다. 바르고 수 초 이내로 굳으니 빠르게 미리 표시해둔대로 각도를 맞추자. 골고루 바르기위해 파이프를 꽂고 반바퀴정도 돌려서 맞춰주는것도 좋다.

③ 보통은 수 시간이내 완전히 굳어 사용이 가능하지만 여유롭게 24시간 정도 경화시간을 주고 물을 몇 회 돌려 독성을 완전히 빼주고 사용하자.

4. 기능

설계하면서 여러가지 아이디어가 있었는데, 실제로 채택된 기능과 폐기된 기능은 다음과 같다.

1) 채택

① 집똥기형 입수구

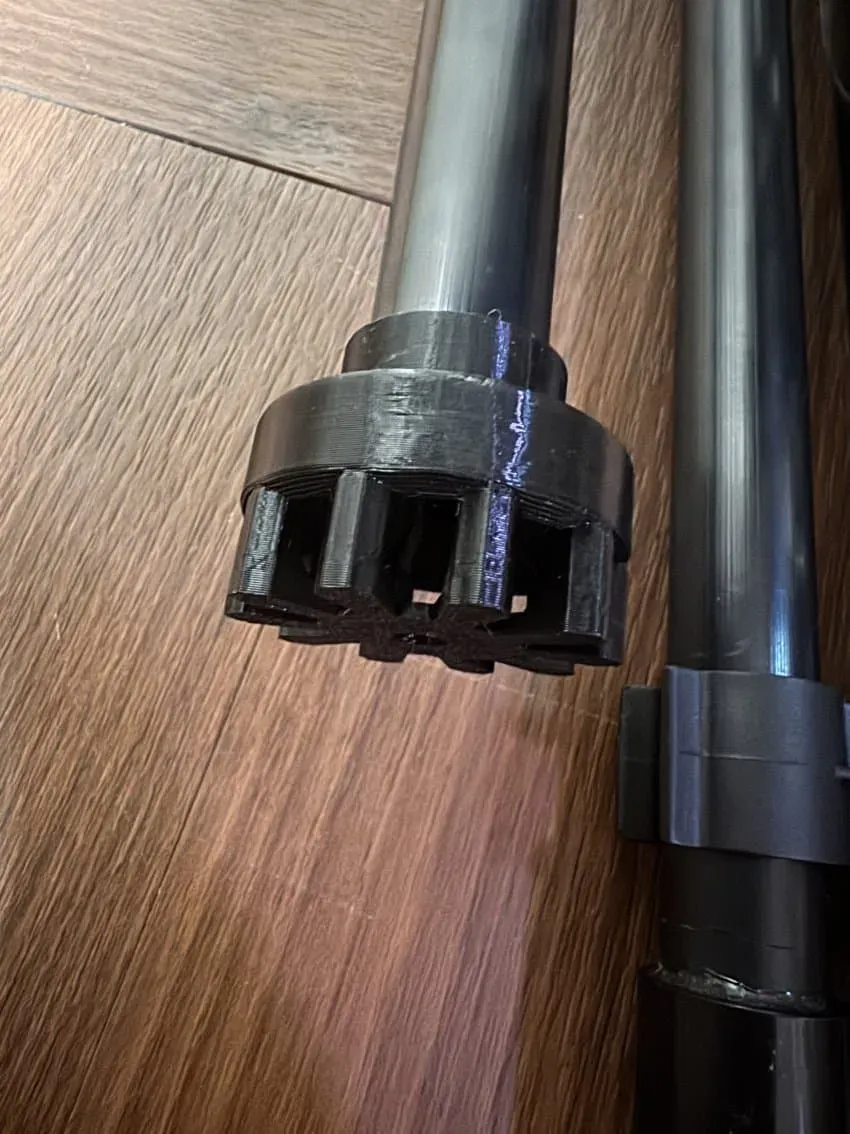

7d9bf605c1f76bf023ee8593329c706ab4970932037b4a2efb41c35ee44bd92db6d5b92b67182deae4367212bbac3699a02ea2d044

최초에 입출수구를 자작할 생각을 한 건 찬나 똥 때문이었다. 25급의 옐로우센타럼이 싸는 똥은 많고 굵다.. 갈조 방지를 위해 나비비파도 한마리 넣어야하기때문에 집똥기는 필수였다.

그렇다고 시중 집똥기는 미관참시 공간낭비라 넣기 싫었다.

그래서 처음에는 유리 입수구에 딸려온 플라스틱 유막제거기 부품을 뒤집어서 네오 플로우 입수구에 인렛 대신에 꽂을 생각이었다. 그런데 높이 450인 수조에 그렇게 사용하기엔 네오플로우 길이도 짧고 좀.. 우스꽝스러웠기에.. 이런 저런 생각 끝에 PVC까지 가게 되었다.

똥이 다 여과기로 들어가면 청소주기가 짧아지지 않냐고? 어차피 냅두면 여과기가 분해할 오염원이고, 본인은 단순히 미관상의 이유로 빠르게 여과기에 넣어버리는 것이다. 또 생물대비 여과력이 높아서 그리 쉽게 더러워지지 않는다. 이건 붕어 2마리+비파 1마리도 몇 달 째 뚜따없이 가뿐하게 버티던 여과기다.

어쨌든 여러가지 입수구 모양 중에 채택된 요 부품은 입수 저항도 적고 전방위로 집똥이 가능하다.

원래는 T부속으로 전면1, 후면1 더블 입수구로 만들까 했는데 지피티와의 치열한 논쟁 끝에 수류만 제대로 돌리면 하나로 가능하다는 결론이 나왔다. 입수구가 2개로 나뉘면 흡입력이 약해지기도 하고.

② 더블 출수구

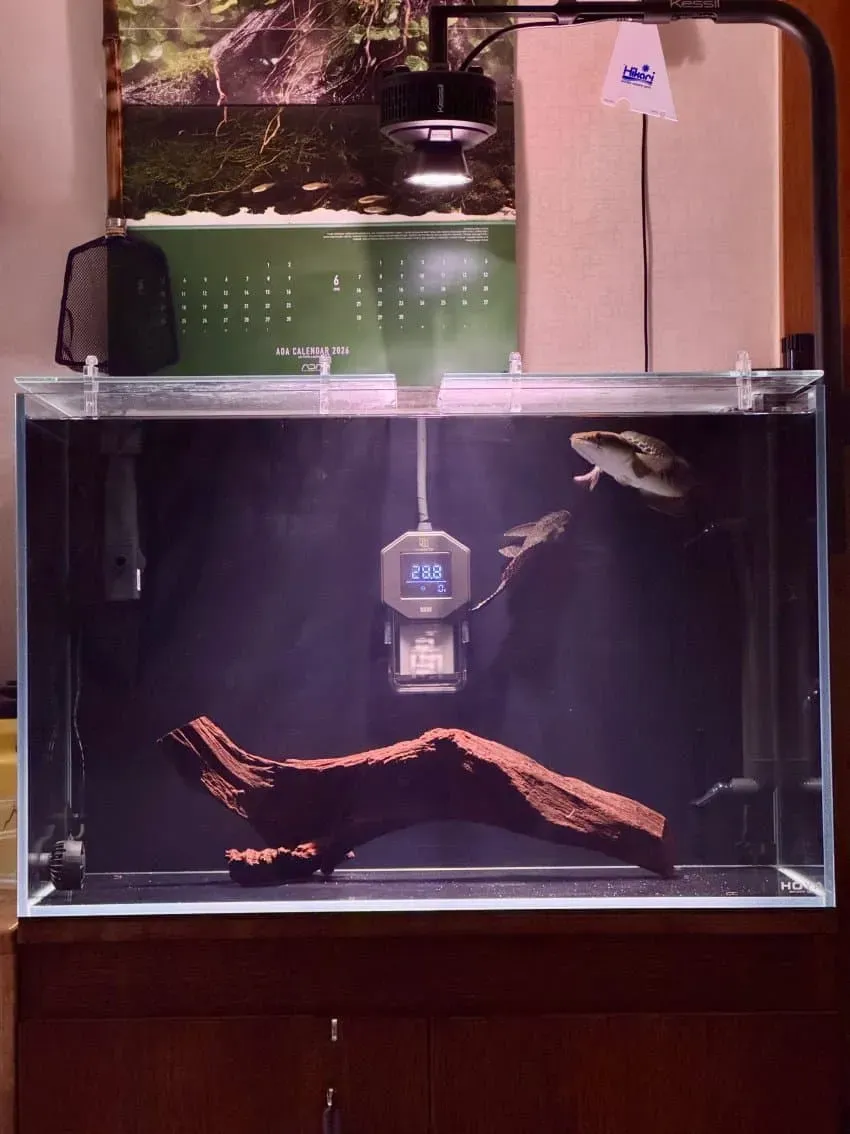

7be4f304b7f6698223e882964f9c706e60c4e0376e5e304be74c8ad0bcf7a3e2f5a61a63a640e1bd10a713ec5af7aed85bee6fffda

효율적인 집똥을 위해서는 수류를 제대로 만들어줘야한다. 약 열흘간 미세조정을 통해 최적의 흐름을 찾아보았다.

처음에는 상단 출수구는 좌측으로 틀어 전체적인 흐름을 만들어주고 하단 출수는 약간 전방으로 틀어 데드스팟을 최대한 줄이고 우측으로 수류가 돌아갈 수 있게 설치했다.

그러나 출수가 2개로 나뉜 탓에 생각보다 하단 수류가 약해서 좌측 후방에 데드스팟이 생겼다.

그래서 출수구 2개를 모두 좌하단으로 조정하였는데 이번엔 좌측 전방에 찌꺼기가 쌓이기 시작했다. 수류 자체는 반시계방향으로 돌긴 하는데 바닥의 찌꺼기를 끌고갈 힘까지는 없어보였다. 상단 출수구를 막고 하단으로 출수를 몰아주면 어느정도 해결이 될 것 같았지만 하층 수류만 너무 강해질 것이 우려되어 기각. 어쨌든 여과기 자체 출력만으로는 찌꺼기를 한바퀴 돌리기 어렵다는 걸 확인했다.

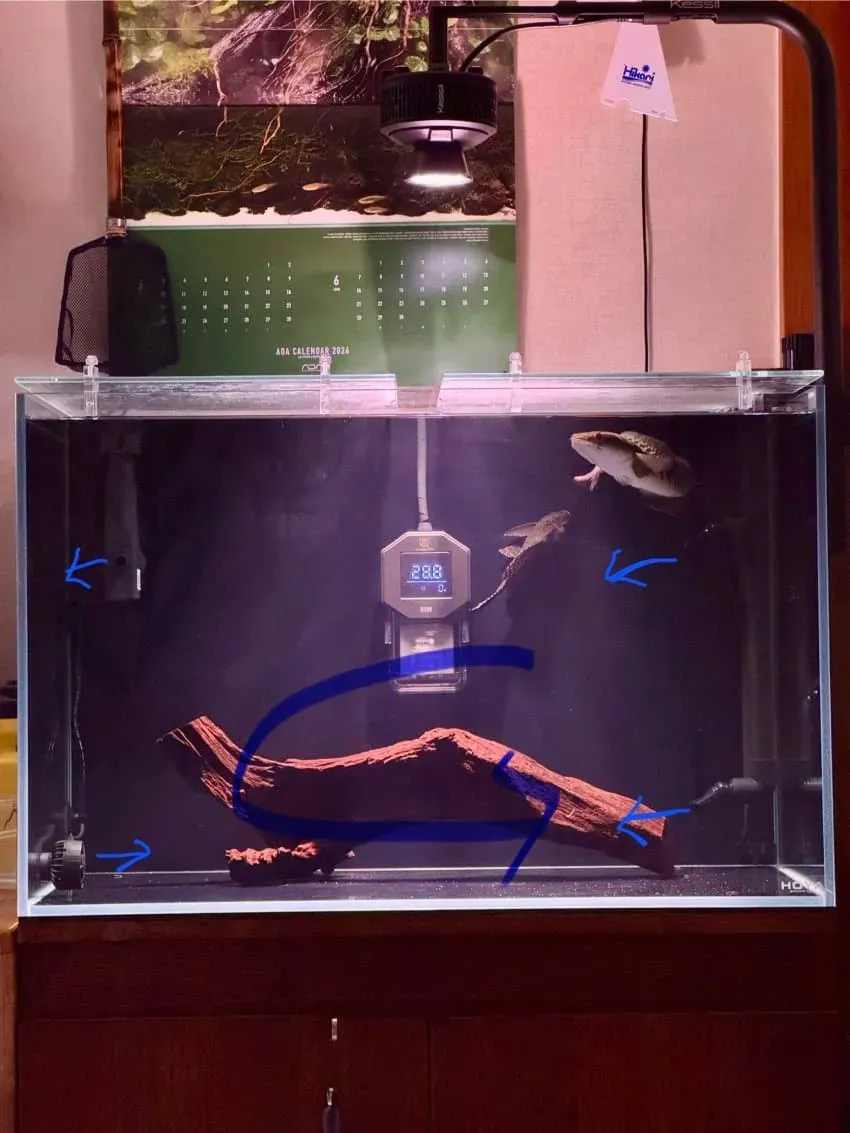

0feff202b4801bf723998696429c701b3e7910ed8a97cb84db3a83b5a3bb8c956ccd51b316336550684a6047cc472ef3d834461d

마침 미리 주문해둔 수류모터가 도착했고 좌측 전방에 설치해주었다. 다음은 사료를 뿌려서 한 테스트 영상이다.

이제 여과기 출수로 좌측에 모인 찌꺼기들이 빠르게 우측으로 몰려가는게 보인다. 수류모터 출력은 750~2500L/H인데 1단으로 설정해도 괜찮은 효과를 볼 수 있다.

7ee48371b5f16bf523e88790429c7069022725f4dae04013a83a462e7de28632e1a180f5eacb1263c877828ee3fcd73d03616471

그럼에도 생기는 약간의 데드스팟(유목 우측)은 수류모터 출력을 올리면 해결할 수 있지만 그러면 생물 스트레스가 우려되기도 하고 전체적으로 분진이 날려 패스했다. 저정도 데드스팟은 찬나나 비파가 한번 지나가면 다 날려서 해결되니 좋아쓰.

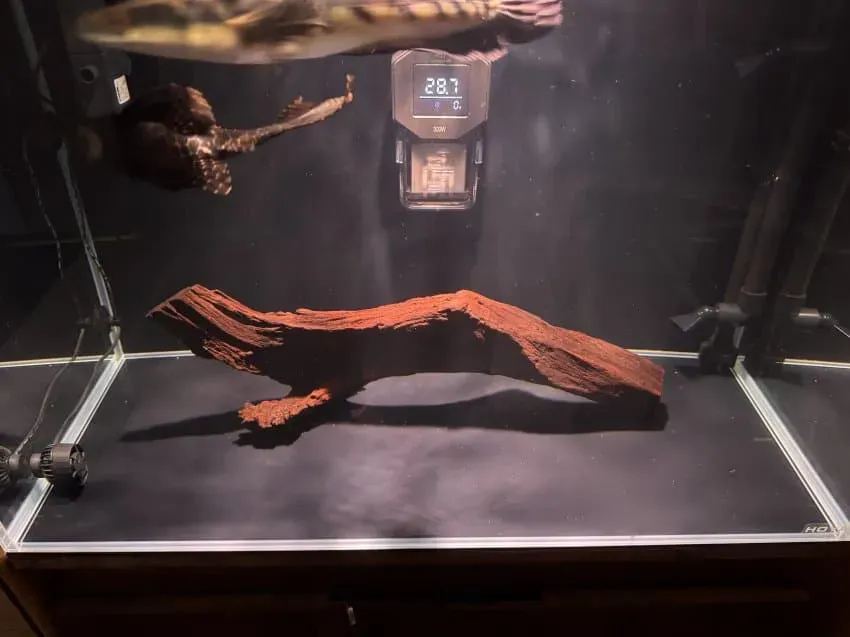

7f9ff102c0866af4239b80ec4f9c7065ada9557aeb2d99434dc7ffa6e3faf676bc1f51730430dd290874ebd77ccdf3caa5ae2a07cd

어쨌든 사료 한스푼이 모두 제거되기까지 30분정도 걸리니 이정도면 성공적이라 할 수 있겠다.

③ 간편 사이펀(마중물)

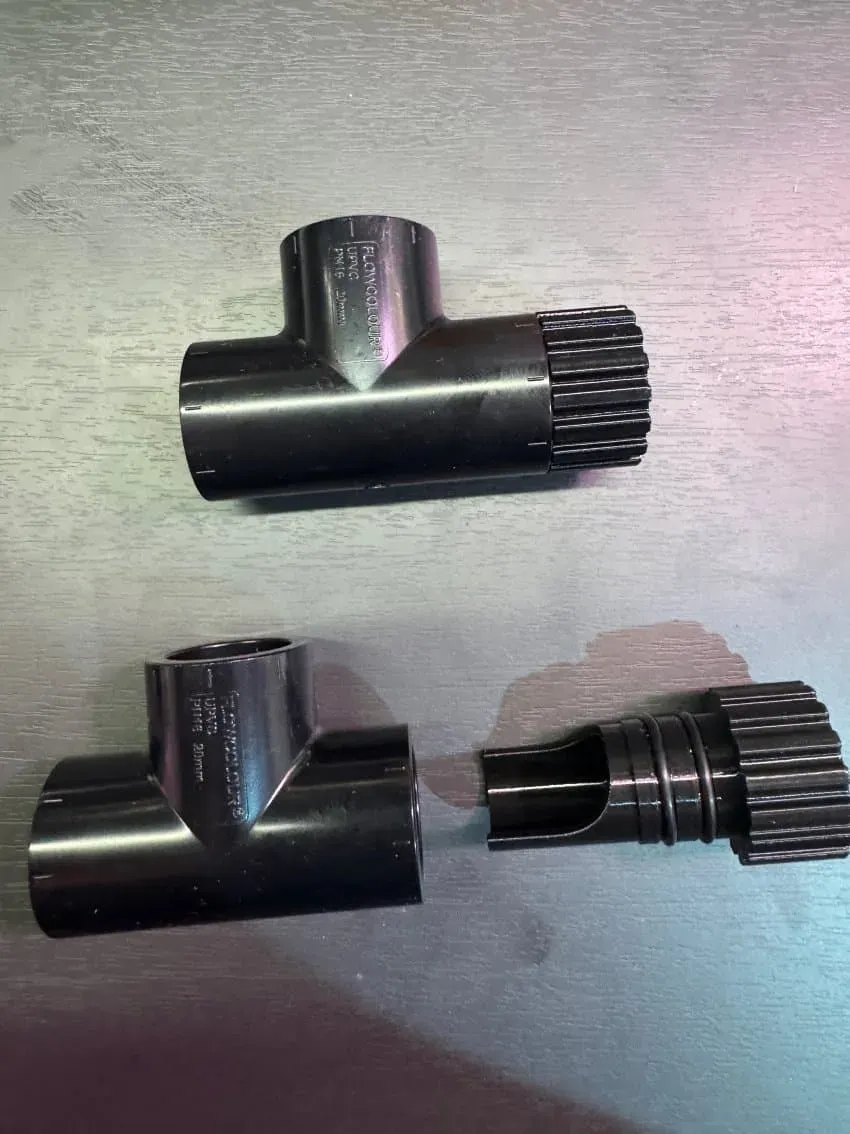

0e9f8374b2f11ef3239cf3e6439c706f7d3de12c027c8ba06e9d457344e6e500cd78bd487c2bef11e8b84e71718a07ebcbc9c95aa4

여과기를 켜고 환수하다가 깜빡하고 수위가 입수구 구멍보다 내려가서 사이펀이 끊겨버린 경험 한번씩 있을 것이다. 그러면 출수구를 불던가 빨던가해서 다시 사이펀을 돌려야하는데 여간 귀찮은게 아니다.

물론 여과기 끄고 환수하면 되는 문제고, 심지어 본 어항은 입수구가 바닥에 닿아있기 때문에 사이펀이 끊길 일은 없지만 그래도 가끔 뚜따하거나 청소하거나 하는 이유로 사이펀이 끊길 수 있기때문에 넣은 기능이다.

ㄱ자 엘보 대신 사용한 본 부품의 본래 목적은 유량을 조절하기 위한 노브이지만 여과기 잘알들은 이런 물리적인 유량조절이 좋지 않다는 걸 잘 알기때문에 이 기능은 사용하지 않는다.

09998504b08a6ef5239df2e5409c701e1c7f5ad7f2e5b857f254fee4e18e656c68a26c35fea858f12debae6f9647a70b0647101c50

대신 사이펀이 끊겼을 때, 입수구 탭을 잠그고 뚜껑을 열어 물을 끝까지 부어준 다음 뚜껑을 닫고 입수구 탭을 다시 열어주면 사이펀이 돌아간다.

에하임 입수관(모델4004300)에서 착안했다.

출수관에는 왜 달았냐고? 깔맞춤 목적이 1번이고 사이펀 잡을 때 같이 열어주면 출수구로 기포가 울컥울컥 나오는 걸 방지할 수도 있다.

④ 배수구

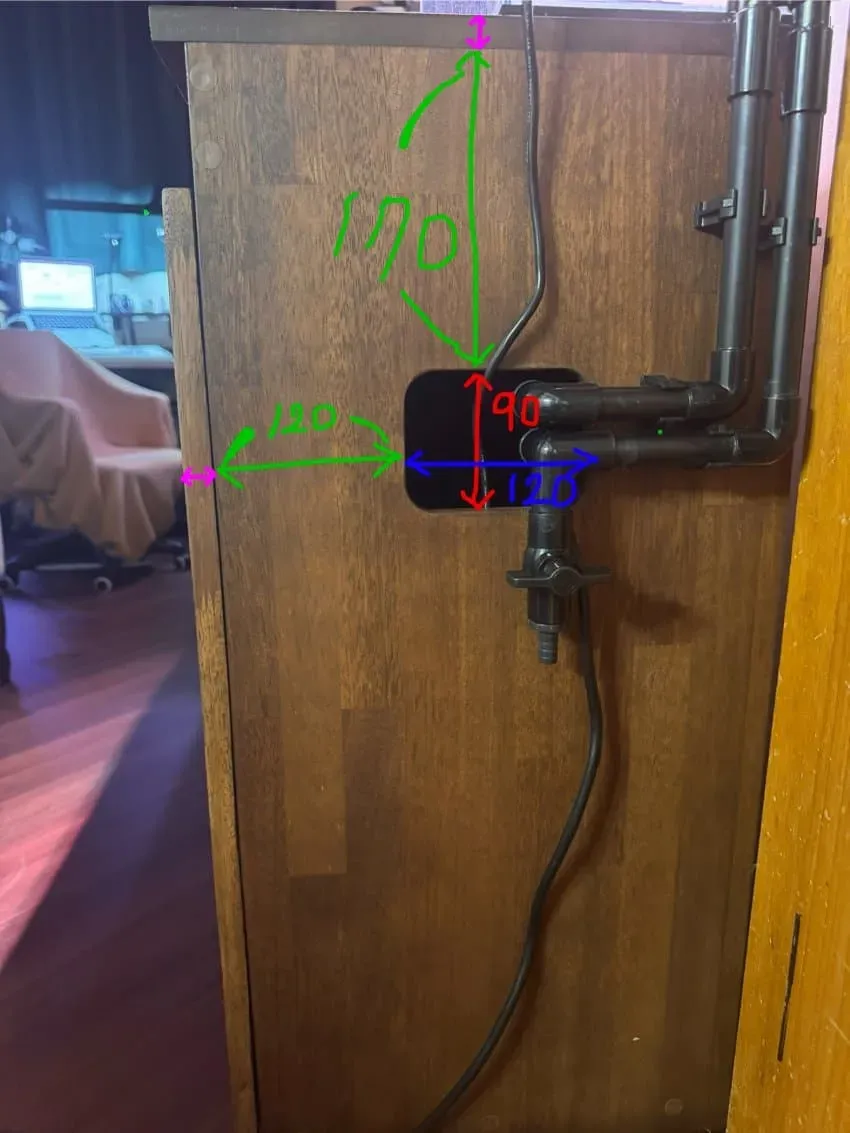

089e817fc08b1cf4239d80ec349c706a0df3e28902788cd08d08d8bff273f6f757da510318db305dbf217f8bfe8f5763557ab419

120리터쯤 되기때문에 사이펀으로는 한계가 있다. 그래서 입수관 중간에 T부속과 on/off노브를 삽입했다. 배수관경은 12mm. 16mm로 하지 않은 이유는 그정도로 빠른 배수가 필요하지 않기때문.

2) 폐기

① 파워디퓨저

7b9b8973b4f36df323e684e2459c706c4b94d721849998b4379ab79406b97e5ba2899f9b704221a1d98be3489de0e8b4e75314e5

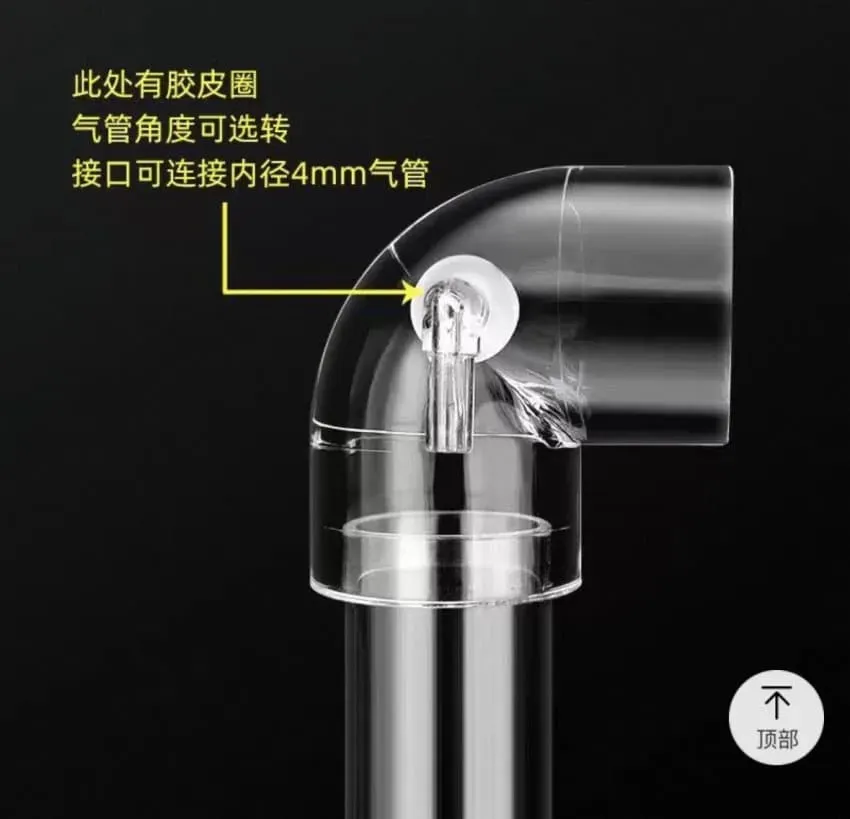

ㄱ자 엘보 중간에 4mm에어호스를 꽂을 수 있는 엘보가 꽂혀있다.

파워디퓨저처럼 활용이 가능하지만, 폭기가 필요하지 않은 어종이고 미관상 거슬릴 것 같아서 폐기.

폭기가 필요하면 따로 넣어주는 걸로.

② 아토마이저

파워디퓨저 기능을 응용해서 내부에 미니 확산기를 삽입하면 아토마이저처럼 사용할 수도 있다. 다만 아직은 수초 넣을 생각이 없어서 폐기.

③ 스키머

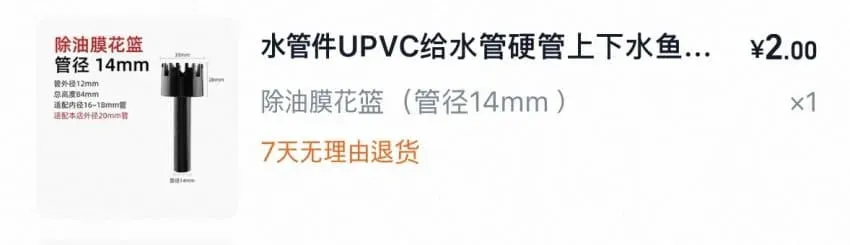

75e88900b4f76af2239b80ed459c70643051d48fa0057b302d81d5c449c7ed9918e485653206e51aa54d68f31c62aa30e540e7

밀웜도 주고 하다보면 수면에 찌꺼기나 유막이 끼는 경우가 있다. 입수관 중간에 유막제거기를 달 수도 있었지만 입수구가 2개로 나뉘는 꼴이라 집똥기 목적상 하단 흡입력이 줄어들 것을 의식해 폐기.

대신 에하임 스키머를 따로 장착했다.

④ 레인바

원래는 좌측 하단에 레인바 형태로 길게 출수하고 우측으로 밀린 찌꺼기를 더블 입수구로 빨아들일 생각이었으나 바닥에서 주로 쉬는 찬나가 스트레스 받을 수도 있고 조잡해보여서 폐기.

5. 마치며

사실 입출수구 하나 만든다고 이렇게까지 할 필요는 없다.

시중 제품 사서 쓰는 게 훨씬 쉽고 싸고 편하다.

똥? 솔직히 그냥 바닥재 깔면 잘 안 보인다.

다만 원하는 위치에 원하는 기능을 넣고 최대한 깔끔하게 만들고 싶어서 장난감 삼아 시작했는데, 생각보다 만족스럽게 나와서 기록 겸 정리해봤다.

실제 사용하면서 수정할 부분이 생기면 나중에 또 후기 남겨보겠다.
