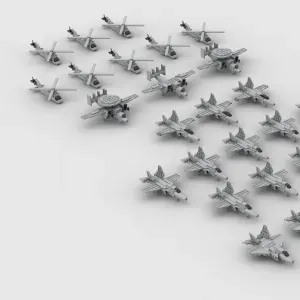

지난번 글에 썼듯이 비행갑판과 아일랜드, 함재기는 stud.io로 미리 제작을 했고, 그 다음에 도면을 그리기 시작함

배가 워낙 거대하기 때문에 종이만 수십 장을 사용함

비행갑판과 격납고 평면도, 좌현과 우현 입면도, 그리고 선미 입면도임

전함에 비해 여러모로 머리로만 구상하기가 쉽지 않아 어떻게든 되겠지 하고 그럴싸하게 그려만 놓고 넘긴 부분이 많음

지금껏 수선하선체 제작기는 특별할 게 없어서 완성된 것만 보여주고 건너뛰었는데, 새로운 선체 제작 방식을 사용한 이후로 제대로 다루어본 적이 없어 이번에 다루려 함

이번에 만들 항공모함은 크기가 너무 커서 이전과 달리 수선하선체가 3개로 분할되도록 제작함

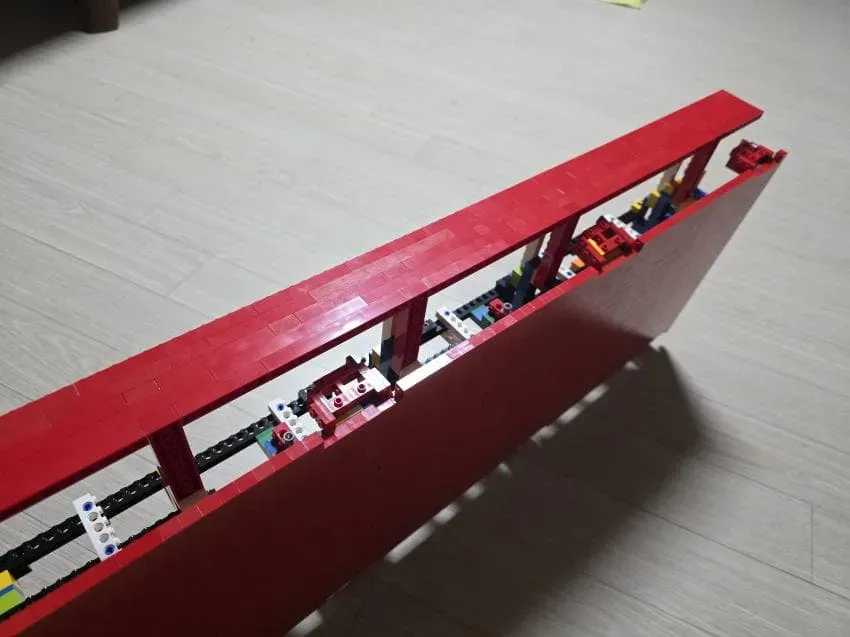

먼저 중앙 선체

그냥 일자로 쭉 뻗어 있어서 만들기 가장 쉬운 부분

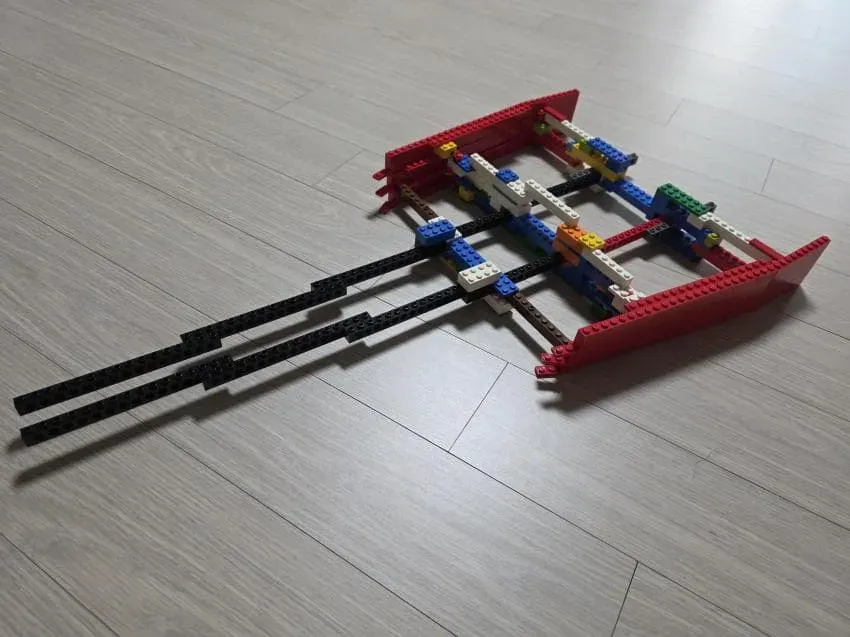

바닥부터 쌓아가던 전과 달리 이젠 중간 높이부터 프레임과 통합해서 제작함

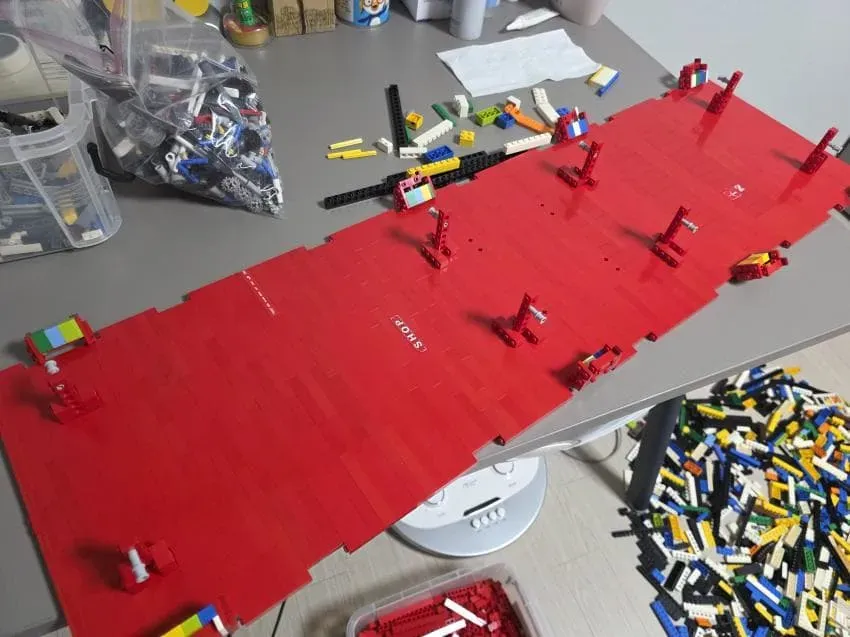

그 다음 바닥판을 만드는데, 이전에는 그냥 큰 놀이판을 선체 바닥으로 사용해 바닥면이 실제와 달리 진회색이었지만 이젠 붉은색 브릭을 쌓아 눕히는 방식으로 바꿈

스탠드가 고정될 위치, 내부 프레임과 연결될 위치, 곡면 부분이 결합될 부위를 고려해야 함

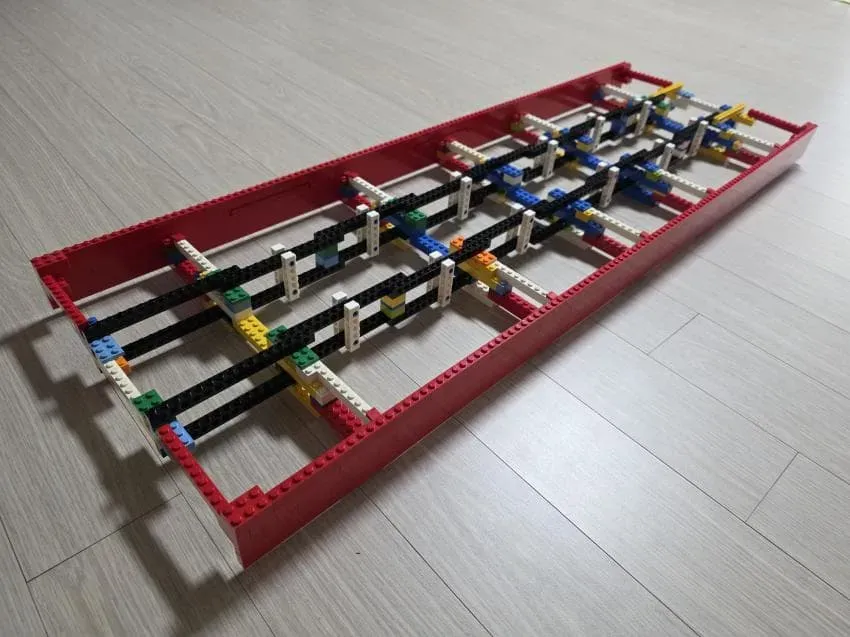

테크닉 핀으로 앞서 만들어둔 부분과 바닥판을 결합함

바닥과 선체 사이 틈을 채울 곡면 부분

이거 덕분에 항상 생략해왔던 빌지킬을 살릴 수 있고, 훨씬 더 실제와 같은 선체를 만들 수 있게 됨

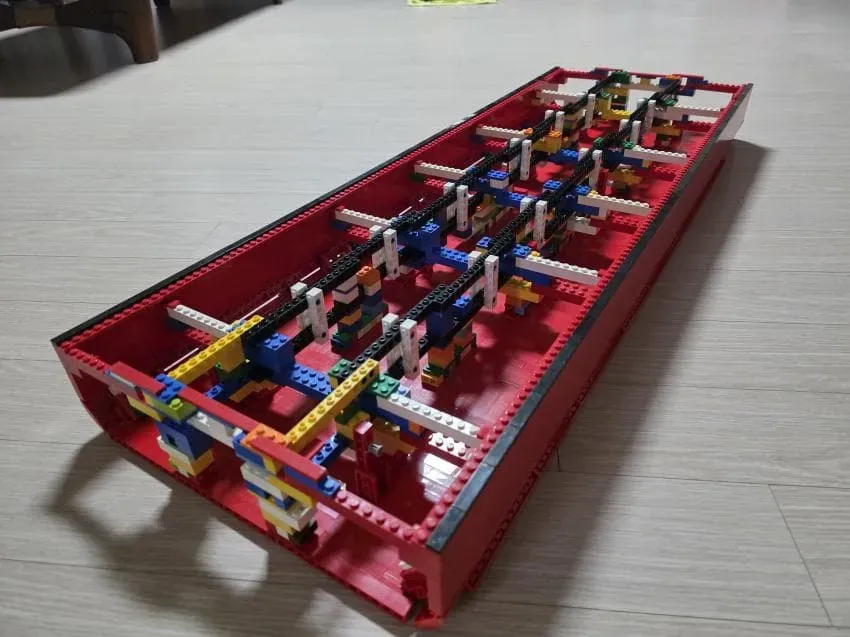

중앙 수선하 선체 완성

내부 프레임의 뼈대로 테크닉 브릭을 본격적으로 사용하기 시작함

선수 부분을 만들기 시작함

과정 자체는 중앙과 다를 게 없음

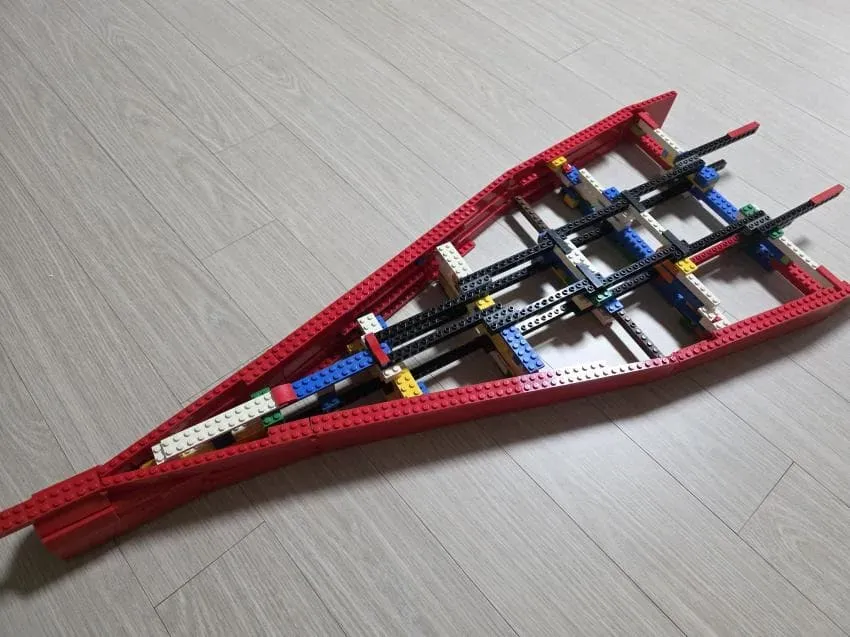

내부 프레임과 선체 외벽을 만들기 시작함

단순히 계단식으로 브릭과 플레이트를 쌓아가면서 선체의 곡면을 표현했던 이전과 달리, 이제는 경첩을 이용하여 훨씬 자연스럽게 표현할 수 있게 됨

지난번에 만들었던 아이오와에서 선수 수선하 선체의 처짐이 있었기 때문에 이번에는 내구도에 더 신경을 썼음

바닥과 곡면 부분을 같이 채워나감

바닥을 쌓는 건 쉬운 일이지만 양옆의 곡면 부분을 원하는 각도에 맞게 기울여서 고정하는 일이 쉽지 않음

미리 계획할 수 없는 부분이고, 만들면서 위치를 잡아나감

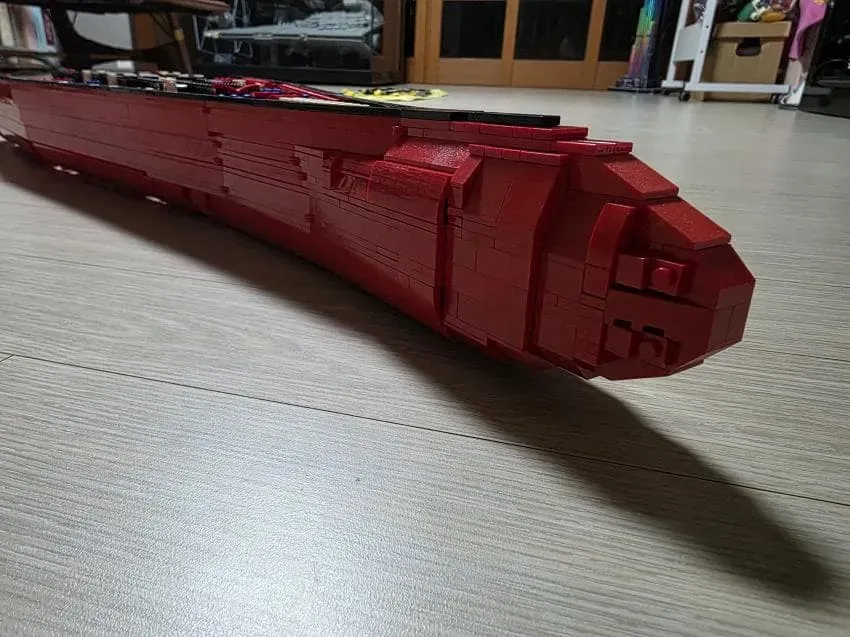

선수 부분도 완성

그림자 때문에 잘 안 보이지만 경첩으로 구부릴 수 있는 기다란 띠를 원하는 위치에 고정시켜 쌓아가는 방식을 활용함

이때 각 띠의 단차가 너무 나지 않도록 해야 선체가 자연스러워 보임

특히 선수의 가장 큰 특징 중 하나인 거대한 구상선수가 만족스럽게 잘 나옴

마지막으로 선미 부분

중앙과 선수 부분은 제작 방식 면에선 지난 아이오와와 거의 동일하지만 선미 부분은 아이오와를 만들 때 별로 마음에 들지 않았기 때문에 방식을 아예 새로 고안했음

브릭을 쌓아올려 만든 면을 원하는 각도로 고정하는 것이 중요했기 때문에 가장 어려웠음

게다가 선미는 키와 프로펠러가 들어설 자리까지 고려해야 하기 때문에 더 신경 쓸 게 많은 편임

이때쯤엔 이제 구상은 다 됐지만 어떻게 만들어야 할지 좀 막막했음

선미로 갈수록 점점 위로 올라가는 바닥판이 고정된 모습

중심축 양옆으로 날개처럼 살짝 접힌 부분의 각도를 고정하는 게 까다로웠음

층층이 쌓인 얇은 띠들은 이런 식으로 경첩을 온몸비틀기로 활용하여 어떻게든 원하는 위치에 고정함

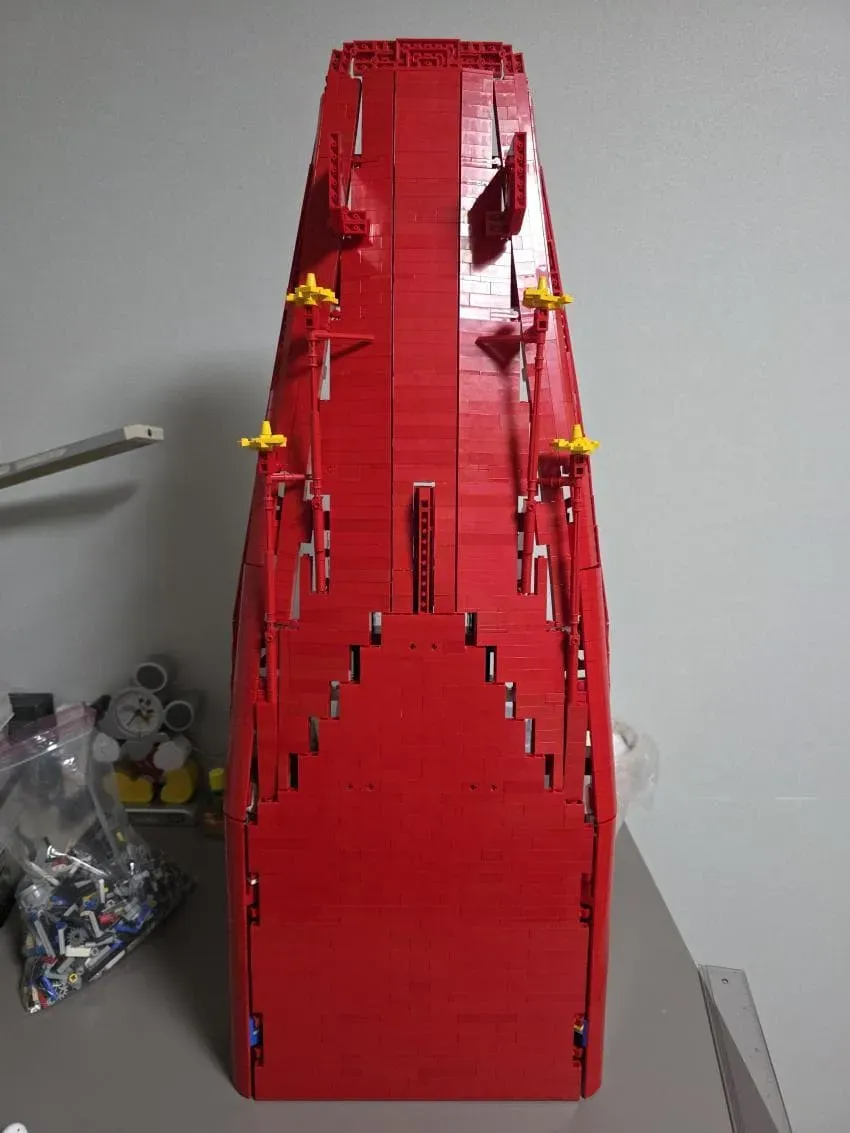

선미도 완성

키와 프로펠러를 달아줌

좌현과 우현 프로펠러의 간격을 너무 넓게 설정하는 실수를 저질렀지만 돌이키기엔 한참 늦어서 그냥 나고 가기로 함

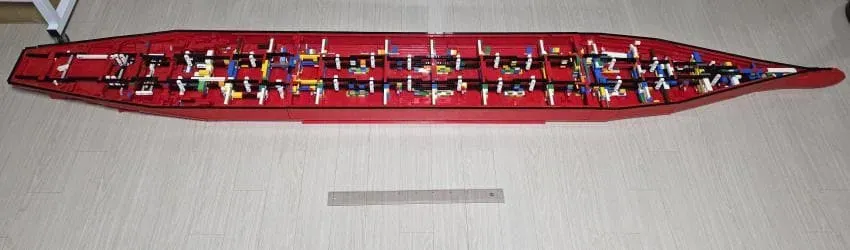

세 선체를 합쳐보았음

아래는 50cm 자인데, 총 길이는 약 265cm 정도 되고, 선체 폭은 약 32cm임

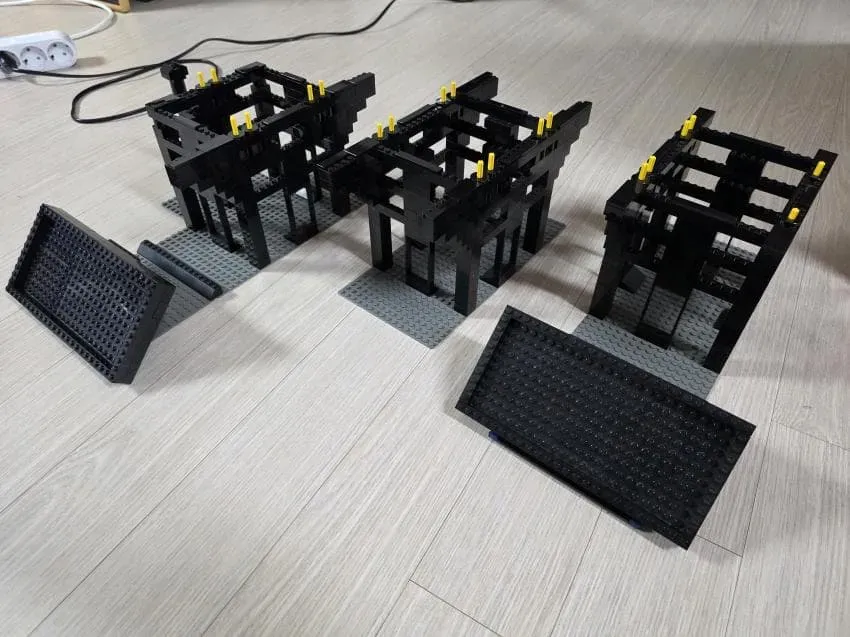

받침대를 만들어줌

원래는 2개로 충분했지만, 이번엔 훨씬 크고 무거울 예정이라 3개를 준비함

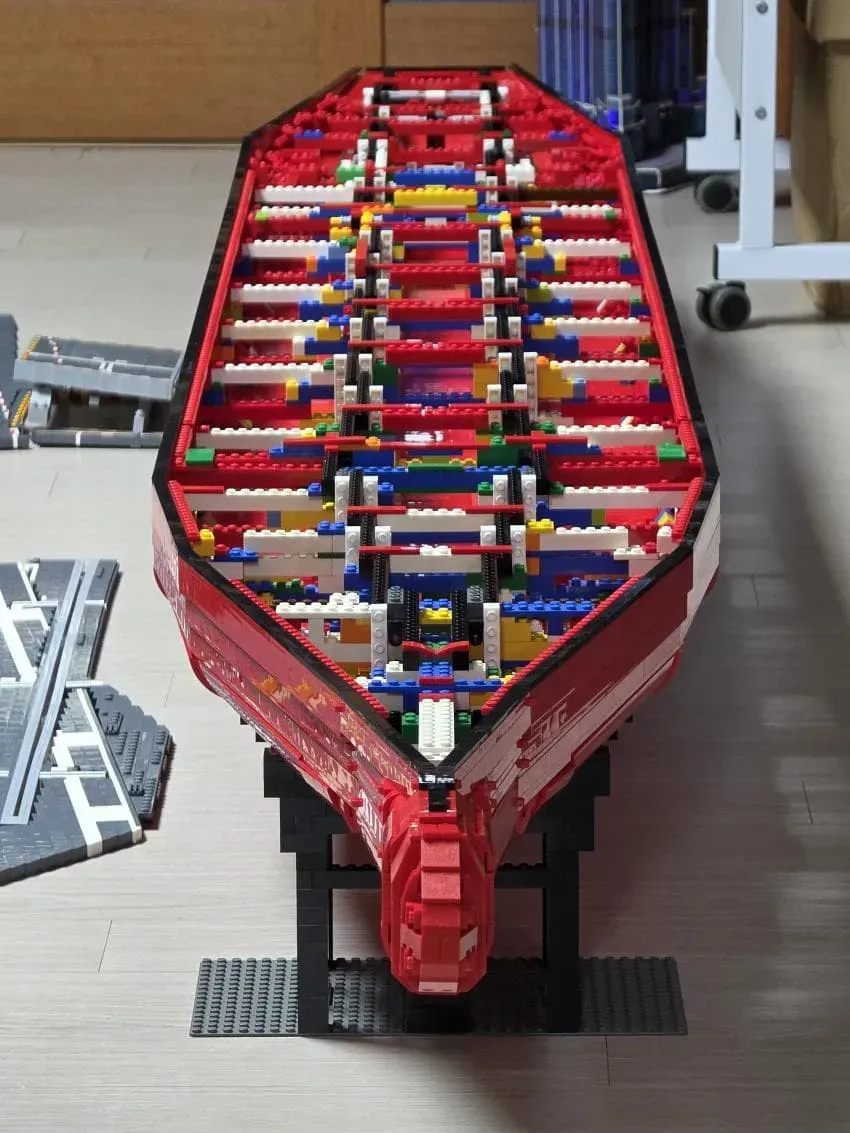

이렇게 세 부분에 각 하나씩, 예정되었떤 위치에 스탠드가 결합함

이제 비행갑판을 미리 제작해본 후 본격적으로 선체 제작을 시작할 예정

사실 글 쓰는 시점엔 이미 만들어 놔서 왼쪽에 비행갑판 살짝 찍힘

이번 kbp에 갖고 나갈 거라고 좀 신경 써서 만드는 중
