마개조 스마트폰 쿨링케이스 V2

👤 디록

조회 수 21

추천 수 0

댓글 0

- 내가 원하는 스마트폰 쿨링 케이스가 없어서 직접 만듦

7fed8270b58569f551ee8fe6448073732d129747c2b73a0099bafda9cb3f4dad

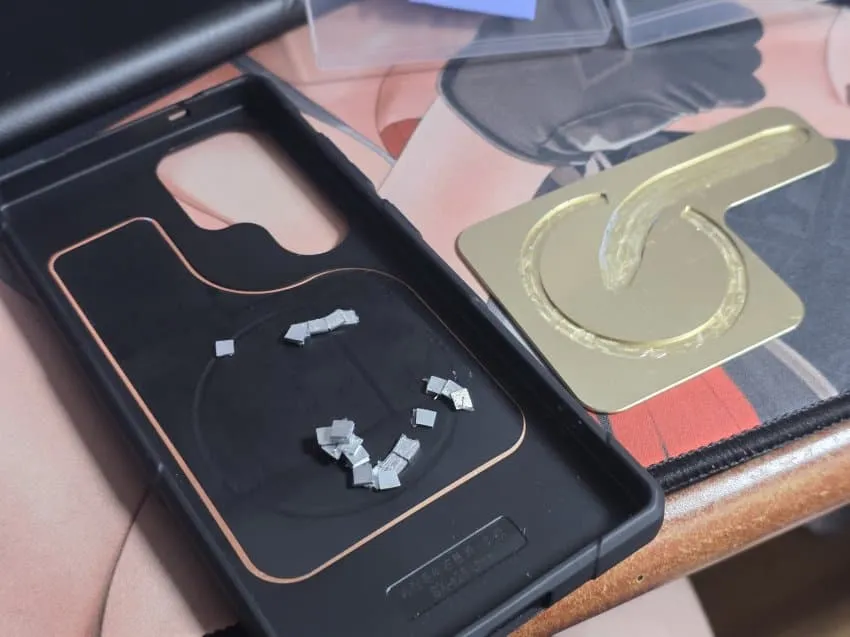

힛파가 박힌 방열판이랑

구리 방열판 일체형 케이스는 각각 있는데

히트파이프가 박힌 일체형 케이스가 없어서 둘이 짬뽕시켜보기로 함

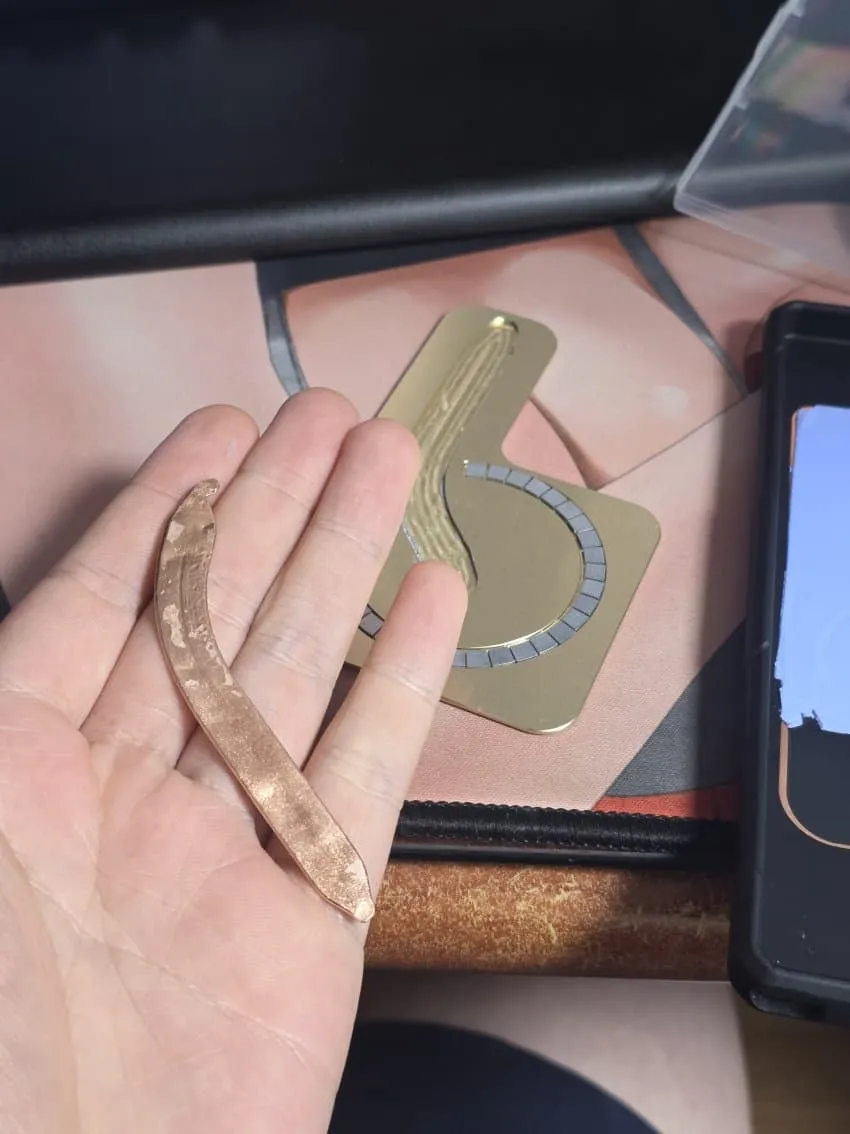

3fb8c32fffd711ab6fb8d38a4783746fa0f5d13fab419635d51c1cbd4a090b94ff7fcaeaa670a89438f4caaeb8

일단 힛파를 뽑아주고

3fb8c32fffd711ab6fb8d38a4483746f31108a8ce754334380b469d48581ca1679c8918b85f159a50d99d20acb

케이스를 분리해준다.

희안하게도 안에 철판을 써멀로 접착시켜서 붙여놨다;;;

7fed8270b58569f551ed86e5418274731705884f94ac303c989d843a18866602

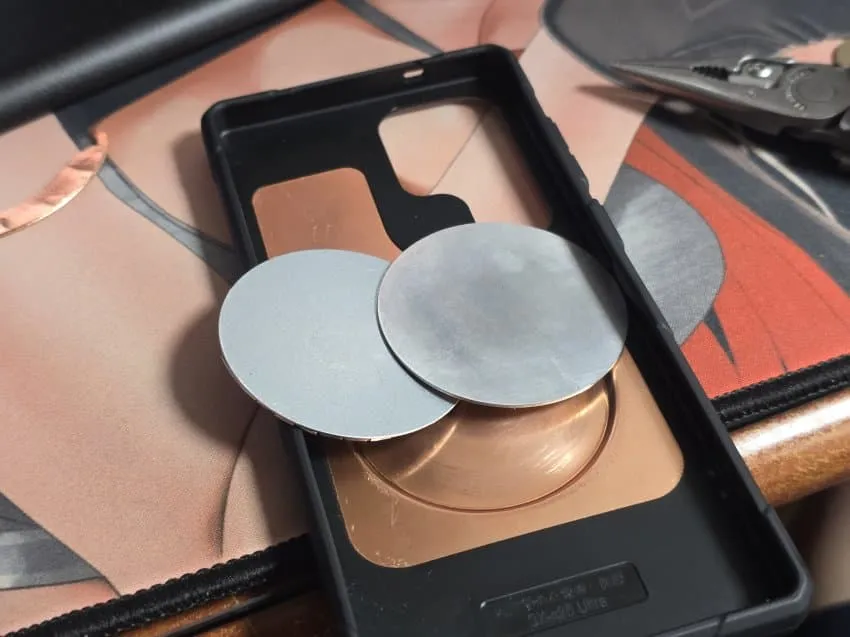

하나는 알루미늄이고 하나는 철임

3fb8c32fffd711ab6fb8d38a4283746ff9ab752e4810dcf65133d13b8b9d729591184b250eb98a21daa157fbdc

일단 구리판을 힛파 모양에 맞게 잘라주고

3fb8c32fffd711ab6fb8d38a4383746fc68356152bb935ade0b846f7dd5682c290aee2b1072969b6c4fcfe7526

원래 방열판에 있던 자석도 이식해서 맥세이프가 좀더 제대로 지원되게금 업그레이드 해준다

7fed8270b58569f251ee80e0418076733bb6c44cd8170c90aa49b1c81af8c016

사실 원래는 납땜으로 붙이려고 했는데, 제대로 된 장비가 없어서 그냥 어쩔수없이 보통 사람이라면 1년은 쓰고도 남을 양의 MX4를 틈새마다 치덕치덕 발라줬다

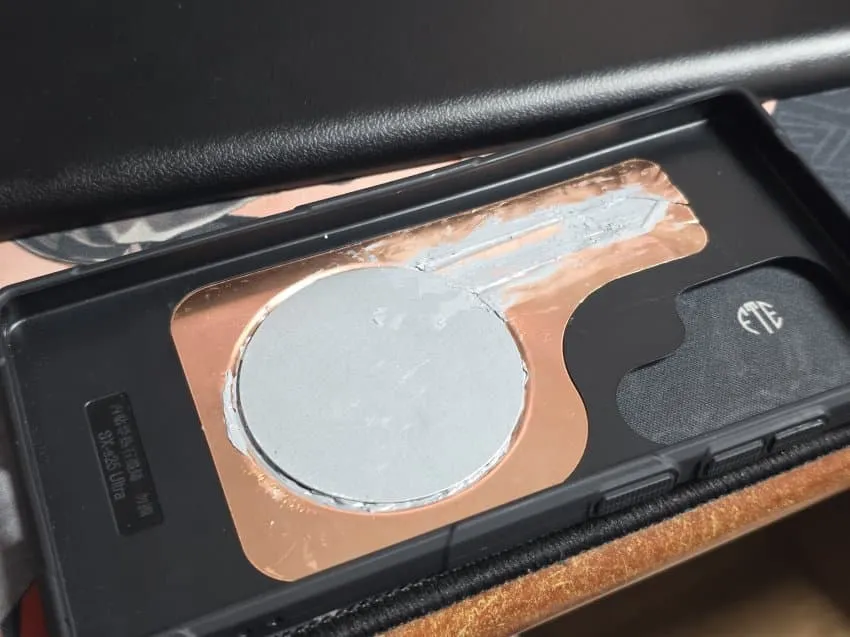

7fed8270b58569f251ee80e04f81727350fbace5a83706fcf3b9b84ba110e451

그 위에 자석을 정렬한 철판을 올리고 꾹 눌러준다.

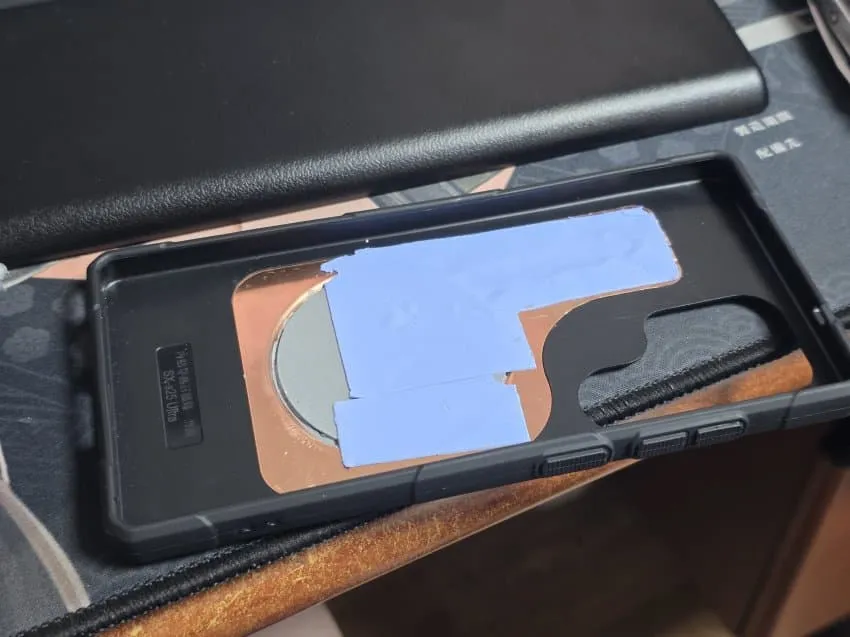

7fed8270b58569f251ee81e547857673ee8b66c88c8e897bd83ce1e917423119

마지막으로 그라파이트 시트 대신 써멀 패드로 윗부분을 덮어준 다음 드라이어나 열풍기로 전체적으로 지져줘서 써멀이 조금 녹아 자리를 잡을수 있도록 해준다.

어차피 통제된 실험 공간도 없어서 측정은 따로 안할거임 ㅅㄱ

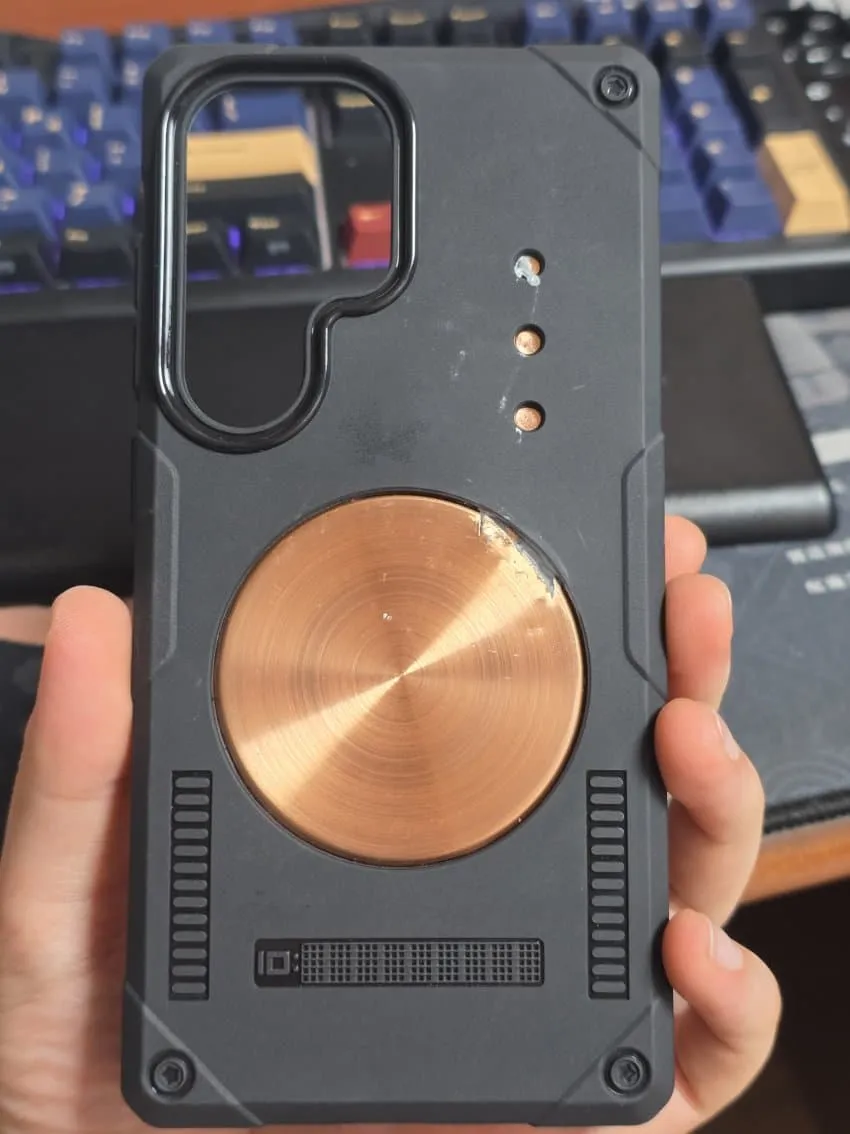

3fb8c32fffd711ab6fb8d38a4f83746ffe0e5ea8ca52ec444a8be51f6647cec257f85f89c47b8ae08732165974

참고로 이 뒤에다가 펠티어 쿨러같은거 붙여서 냉각하는 용도임

- 마개조 스마트폰 쿨링케이스 V2

7fed8270b5856af451ee80e44f837773af6de675785bd8a88005ff894f54588a

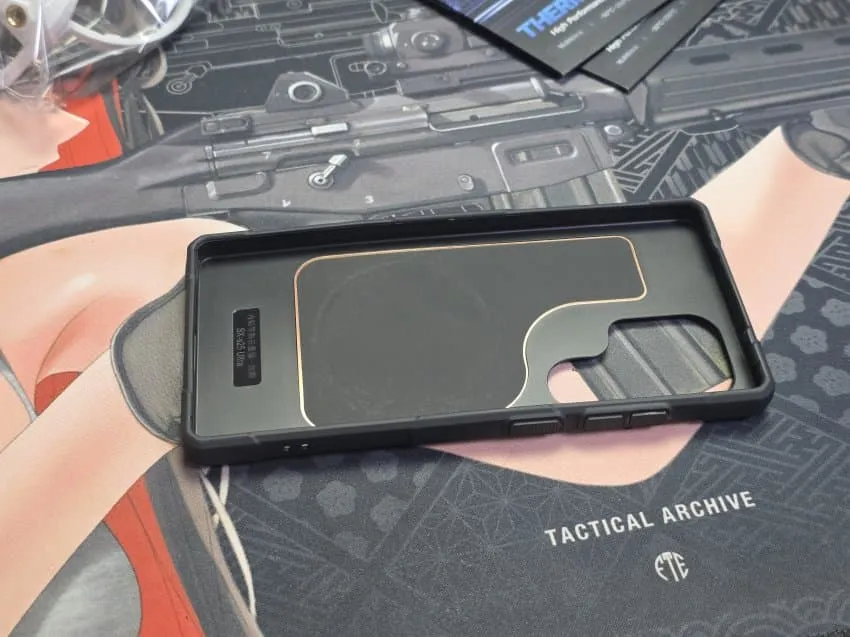

원래는 이렇게 그라파이트 시트가 부착되어있는 구리판이다.

물론, 이전 글에서 분해해본 결과 속까지 꽉찬 구리재질은 아니라는것이 판명되었지만....

7fed8270b5856af451ee80e44f837273a8d5f890070248b433c0919d7d000a1f

뒷면에는 구리판이 노출되어있어서 스마트폰용 펠티어 쿨러를 사용하여 냉각 성능을 최대로 끌어낼수 있음

7fed8270b5856af751ee80e541837c73bf4f5e61d58c7c33a74158fe955789c8

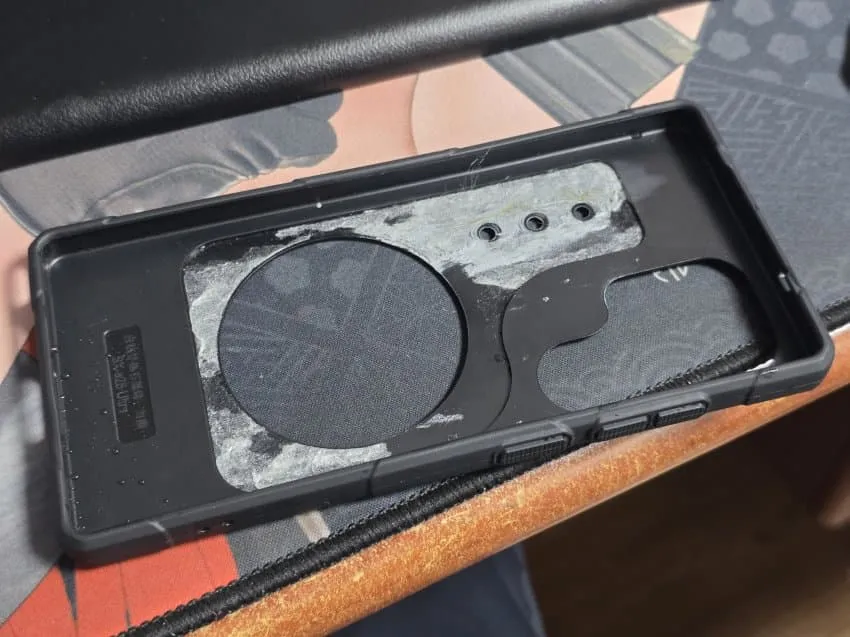

일단 순정 방열판을 뜯어내고

7fed8270b5856af751ee80e545857d73042bde2cda64f8ed1eada9e1ca539ab8

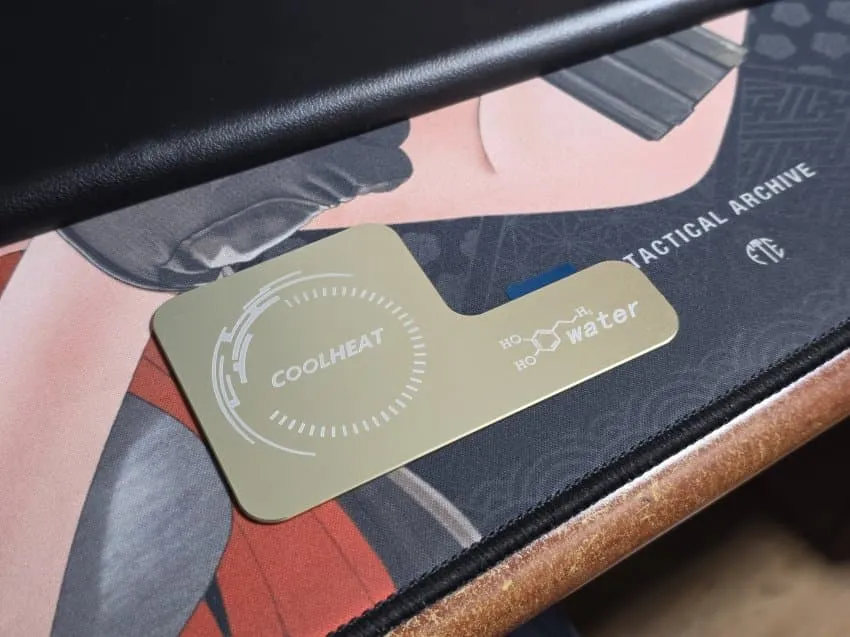

이건 또다른 알리 판매자가 판매하는 스마트폰 방열판임.

이건 알루미늄 재질이라서 별로다 싶겠지만...

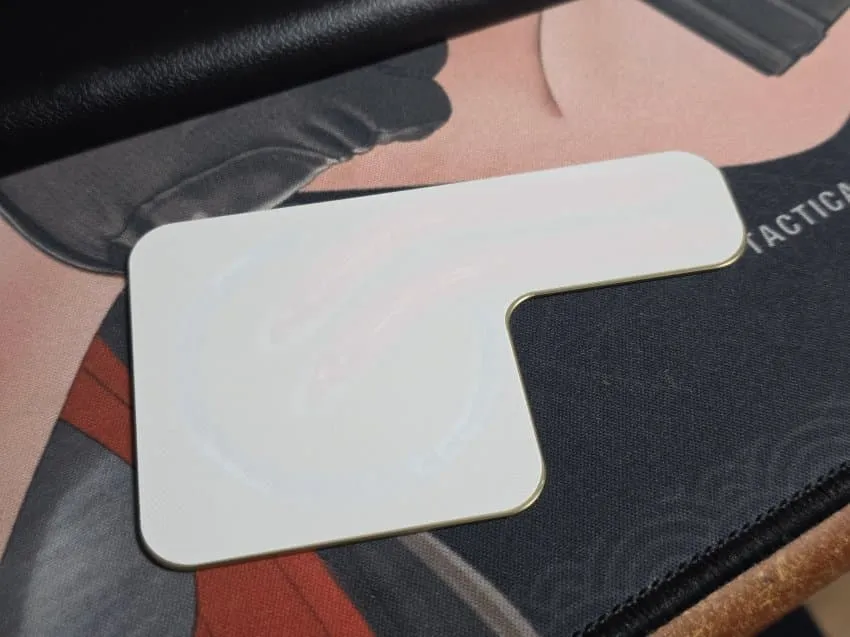

7fed8270b5856af751ee80e542817473715efdbc802491fb9be2c070c6056022

스티커를 뜯어내보면

7fed8270b5856af751ee80e44481747384684c8c0d7f097a2aebbe66e3eafa0e

무려 히트파이프가 두개나 박혀있는걸 볼수있다.

(실제로 히트파이프가 맞는지는 전에 샀던 제품으로 검증함)

7fed8270b5856af451ee80e740837c737f4123cc1fd144358ad1fd3db92c2387

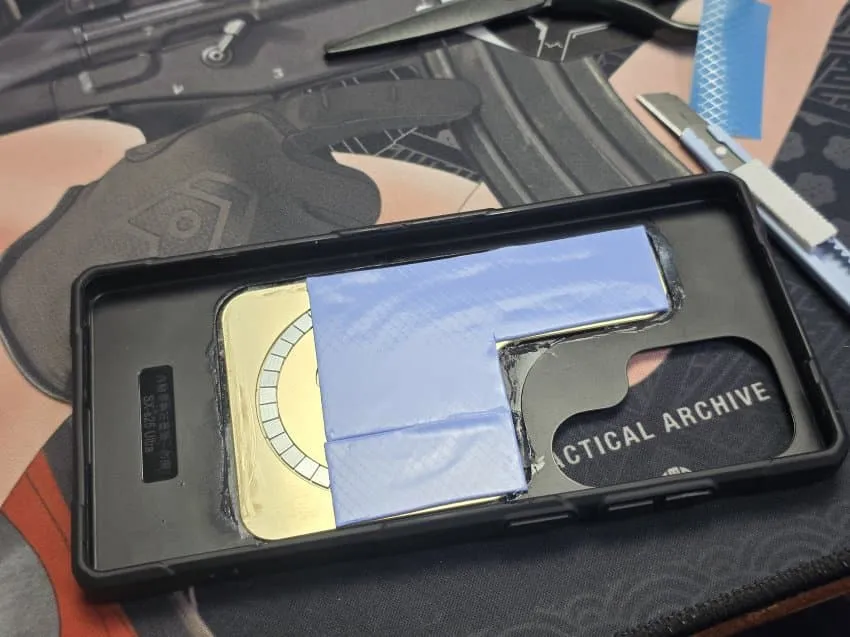

아무튼 떼어낸 자리에 방열판을 부착해주고, 써멀 패드를 붙여줌.

써멀패드는 0.5mm와 1.0mm를 모두 사용해봤는데, 내구성 면에서는 1mm가 훨씬 낫지만 케이스에 끼울 때 조금 불룩해지는 면이 있어서 개인적으로는 0.5mm를 추천하고싶지만 내구성은 많이 약하므로 써멀패드 후기를 잘 찾아보고 붙이는걸 권장.

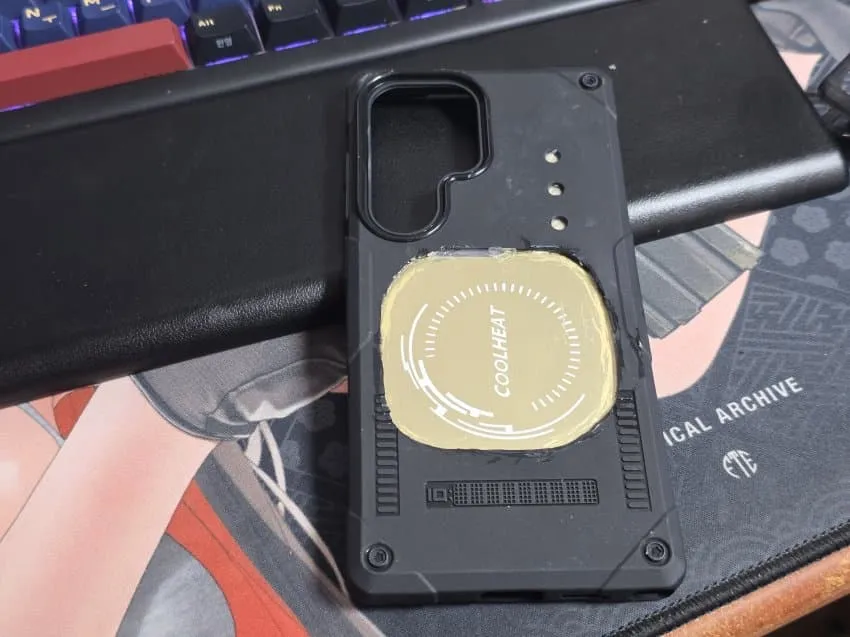

7fed8270b5856af751ed86e442847373afd7a0e0e5569ddcd4fb1aceb4738e38

다만 방열판이 밖으로 튀어나와있지 않기에 사용하는 쿨러에 따라서 구멍을 넓히는 작업이 필요할 가능성이 존재한다.

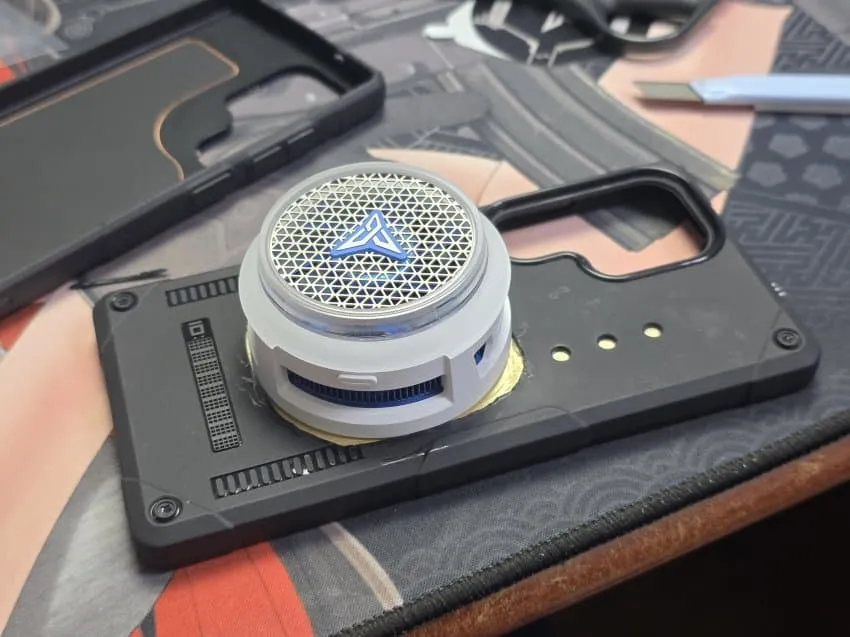

7fed8270b5856af451ee80e6468573732a6a79a1dbcc646514171d55333fff87

B9X 쿨러를 장착한 모습

이하는 벤치 테스트 결과이고, 실험은 29~30°C 습도 50% 내외의 실내에서 진행하였음. 모든 테스트는 30분정도의 냉각을 거친 다음에 시작했고, 충전기를 장착하지 않았음.

측정하는데 시간이 굉장히 오래걸리는 관계로 쿨러 모드는 해당 쿨러의 최대 출력인 결빙체험 모드(30W라고는 되어있지만 내 환경에선 최대 25W까지만 나왔음)를 사용하였음.

1ebec223e0dc2bae61abe9e74683726d33d6a4cbed768aa490a36157d28d88291215761361bab3cf642ea7a13e634ee72cba

생폰

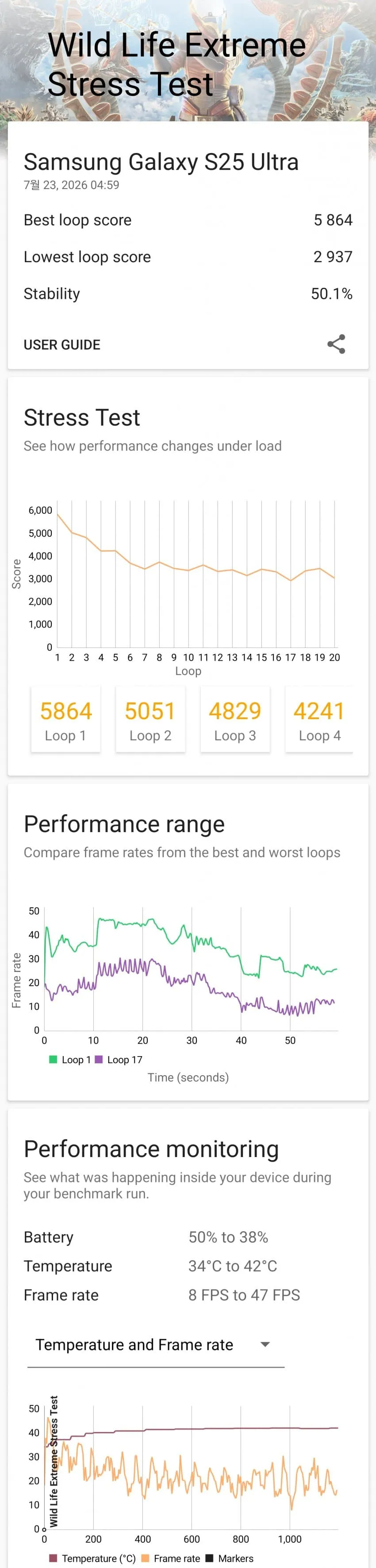

1ebec223e0dc2bae61abe9e74683726d33d6a5cbef718fa992a16157d28d8829513e0d079935337b2ee7aaefcbb03692eed8

방열케이스 순정 / 쿨러 X

1ebec223e0dc2bae61abe9e74683726d33d6a5cbef7789a891a56157d28d8829fdd271eb4bd9f229025ed15cb3d15d815c6a

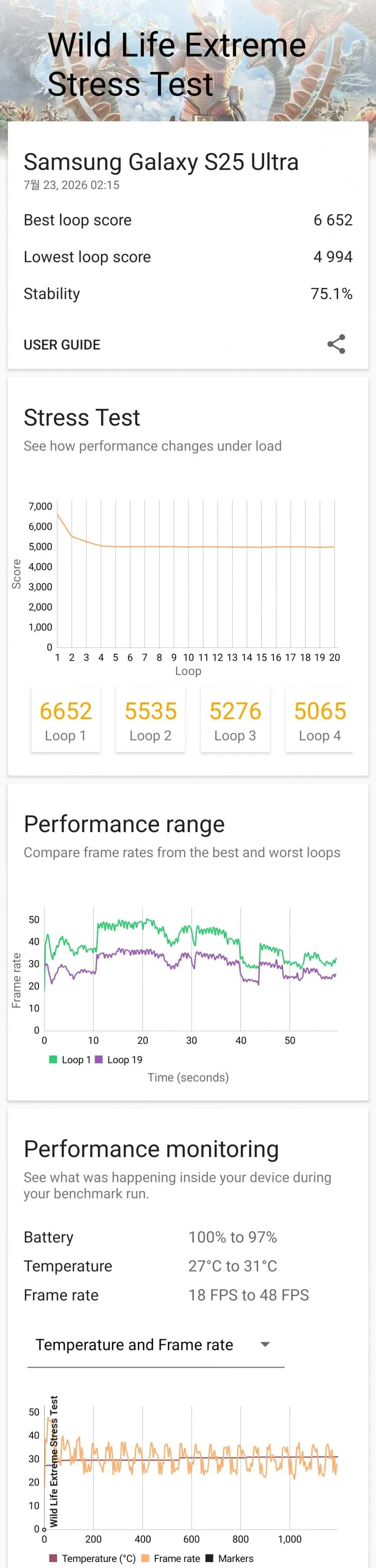

방열케이스 순정 / 쿨러 O

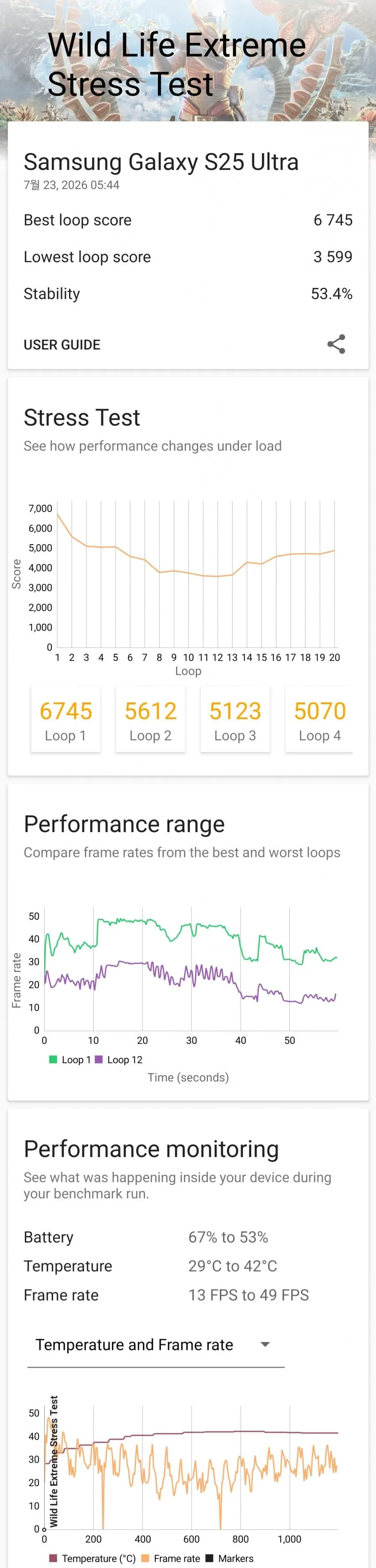

1ebec223e0dc2bae61abe9e74683726d33d6a5cbef708ea893a46157d28d8829c786d2c9d78992df3aa63cf2e7796e08f1cc

마개조 방열케이스 / 쿨러 X

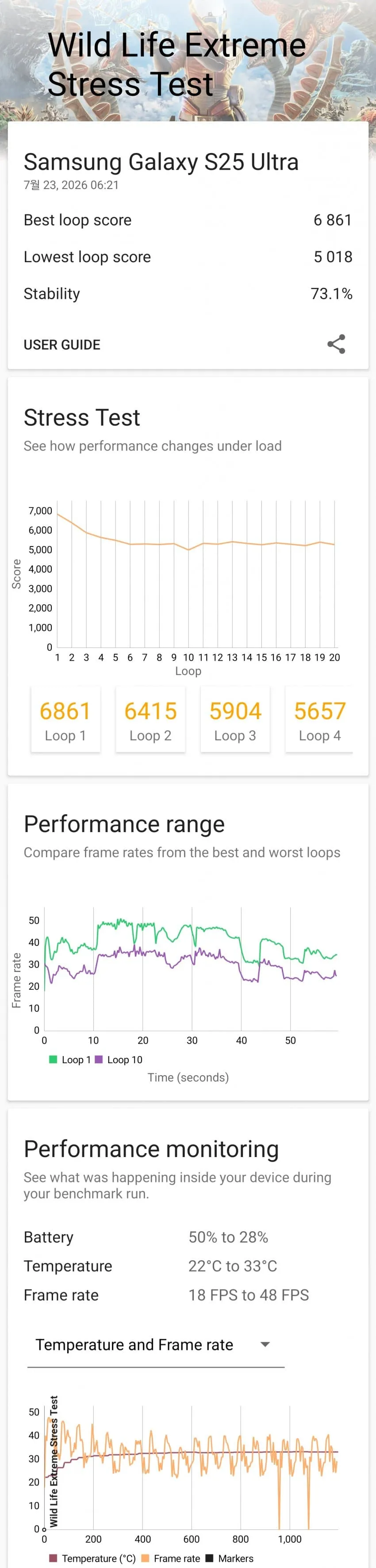

1ebec223e0dc2bae61abe9e74683726d33d6a5cbef7388a194aa6157d28d88290307a9ca6ce03560243ff65665f6a80f37d1

마개조 방열케이스 / 쿨러 O
