I. ๋ฒ์ค ์๋ด๊ธฐ ์์ง ๋ฐฉ๋ฒ
์ฐ์ ์ฐจ์ธ/์ฐจ๋ด LED/LCD๋ฅผ ๋ง๋ก ํ๊ณ , ์ด๋ฌํ ์๋ด ์ฅ์น๋ค์ ๊ตฌํ๋ ๊ฒ ์์ฒด๋ ๋งค์ฐ ๊น๋ค๋ก์.
์ผ๋ฐ์ ์ผ๋ก ์ด๋ฌํ ์ฅ์น๋ค์ ์ด์์ฌ์์ ์/๋ ์์ฐ์์ ๋์จ ๋ณด์กฐ๊ธ์ ๋ฐ๊ณ ์ฅ์ฐฉํ๋ ๊ฒฝ์ฐ๊ฐ ์ผ๋ฐ์ ์.
๋ช๋ช ์ง์ญ์์ ์ค๊ณต์์ ์ ์ฐธ์ฌํ์ง ์๋ ๋
ธ์ ์ ๊ฒฝ์ฐ LED๋ ๋
ธ์ ๋ฒํธ ์คํฐํน ์์์ด ๋ค๋ฅธ ๊ฒ๋ ๋ณด์กฐ๊ธ ์ง๊ธ๋์ง ์๊ธฐ ๋๋ฌธ์ด๋ผ๊ณ ํ ์ ์์.
๋ฐ๋ผ์ ์ฐจ๋ด ์๋ด๊ธฐ์ ๊ฒฝ์ฐ ํ๋ง๋๋ก ์ธ๊ธ์ด ๋ค์ด๊ฐ ๋ฌผ๊ฑด์ด๊ธฐ์, ๋ฒ์ค๊ฐ ํ์ฐจ๋ ๋ ์ด์์ฌ์์ LED๋ฅผ ํจ๋ถ๋ก ๊ฑด๋ค ์๊ฐ ์์.
๋ณธ์ธ๋ค ๋๋ง ๋ค์ด๊ฐ ๋ฌผ๊ฑด์ด ์๋๊ธฐ์ ๊ฑด๋ค๊ธฐ๊ฐ ์ฝ์ง ์์๊ฑฐ์ง.
์ด ๋๋ฌธ์ ์ ์ฐจ ์ถ๊ณ ๋๋ง๋ค LED๋ฅผ ๋ฐ๋์ ๊ต์ฒดํ๋ ์์ธ์๋ด๋ฒ์ค์ ๊ฒฝ์ฐ, LED ์ฅ์ฐฉ ์
์ฒด๊ฐ ํ์ฐจ์ ๋ฌ๋ฆฐ ๊ตฌํ LED๋ฅผ ์๊ฑฐํด๊ฐ๋ ๊ฒ์ด ์ผ๋ฐ์ ์ด๋ฉฐ, ๊ทธ ์ธ ์ง์ญ์ ๊ฒฝ์ฐ ํ์ฐจ์ ๊ธฐ์กด ์ฐจ๋์ ์ฅ์ฐฉ๋ ์ ํ์ ์ ์ฐจ์ ์ด์ํ๋ ๋ฐฉ์์ด ์ผ๋ฐ์ ์.
์ ์กฐ์ฌ์์ ์ ํ์ ๊ตฌํ๋ค๊ณ ํด๋ ์ฌ์ LED ์ ์กฐ ๋น์ฉ์ด ์ต์ 150๋ง์์ด๊ธฐ์ ๊ต์ฅํ ๋น์ธ๊ณ (๋น์ ์ ๋ฐ์ ์์) ์ฌ์ค ์ผ๊ฐ ๋ฒ์ค ๋ํธ์ธ์ด ์์ง์ ์ํด ๊ทธ์ ๋ ๋์ ํฌ์ํ ๊ฐ์น๊ฐ ์๋ ์ถ์๊ธฐ๋ ํจ.
๋ฐ๋ผ์ ์ด์์ฌ๋ LED ์ ์ ์
์ฒด์ ์ฐ์ค์ด ์์ง ์์ ์ด์ ์ฐจ๋ด ์๋ด๊ธฐ ๊ตฌํ๊ธฐ๋ ํ๋์ ๋ณ๋ฐ๊ธฐ์๋ ๊ฐ์.
๋ค๋ง, ๊ทธ๋์์ ๋ด ๋
ธํ์ฐ(?)๋ฅผ ์ด๋ ค ๋ช๊ฐ์ง ์ด์ผ๊ธฐ๋ฅผ ํด์ฃผ์๋ฉด, ๋ค์์ ๊ฒฝ์ฐ ๋ฒ์ค ์๋ด๊ธฐ๋ฅผ ๊ตฌํ ๊ฐ๋ฅ์ฑ์ด ์์.
1. ๊ฐ์ฐจ๋ก ์ธํ์ฌ ํ์ฐจ๋ ์ฐจ๋
๊ฐ์ฐจ๋ก ์ธํ์ฌ ๊ธฐ์กด ์ฐจ๋์ ํ์ฐจํ๋ค๋ ๊ฒ์ ๊ณง ๊ธฐ์กด ์ฐจ๋์ ๋์ฒดํ ์๋ก์ด ์ฐจ๋์ ๋ฝ์ง ์๋๋ค๋ ๋ง์.
๋ฐ๋ผ์ ์ ์ฐจ์ LED๋ฅผ ์ค์นํ ํ์๊ฐ ์์ผ๋ ํ์ฐจ์ LED๋ฅผ ๋ณ๋๋ก ์ด์ํ๊ฑฐ๋ ์๊ฑฐํ ์ผ์ด ์์.
์ด ๊ฒฝ์ฐ LED๊ฐ ๋ฌ๋ฆฐ ์ํ ๊ทธ๋๋ก ํ์ฐจ์ฅ์ ๊ทธ๋๋ก ๋ค์ด์ค๊ฒ ๋๋ ํ์ฐจ์ฅ๊ณผ ์ผ๋ถ๋ง ์ ์น๋ฉด LED๋ฅผ ๊ตฌํ ์ ์์.
2. ์ค๊ตญ์ฐ ๋ฒ์ค๋ก ๋์ฒด๋ ์ฐจ๋
์ค๊ตญ์ฐ ์ฐจ๋์ ๊ฒฝ์ฐ ์ฐจ๋ ๋ฉ์ด์ปค์์ ์์ LED๋ฅผ ๋ฌ์์ฃผ๋ ๊ฒฝ์ฐ๊ฐ ์๊ณ , ๋ฐฐ์ ๋ฌธ์ ๋ฐ ๊ท์ฐจ๋์ฆ ๋ฑ์ผ๋ก ์ด์์ฌ์์ LED ์ฅ์ฐฉ์ ์๋ตํ๋ ๊ฒฝ์ฐ๊ฐ ์์.
์ด ๊ฒฝ์ฐ ์ญ์ ๋ง์ฐฌ๊ฐ์ง๋ก LED๊ฐ ๋ฌ๋ฆฐ ์ํ ๊ทธ๋๋ก ๊ตฌํ ์ฐจ๋์ด ํ์ฐจ์ฅ์ผ๋ก ๋ณด๋ด์ง ๊ฐ๋ฅ์ฑ์ด ์์.
3. ์ ์๋ฒ์ค ์์ LED
์ ์๋ฒ์ค์ ๊ฒฝ์ฐ ์ฐจ๋ ๋ด์ธ๋ถ์ LED๋ฅผ ๋ฌ์์ฃผ๋ ๊ฒ์ด ์์ ์ต์
์ผ๋ก ์กด์ฌํจ.
ํด๋น ์ ํ๋ค์ ์ฐจ๋ ๊ตฌ๋งค ์ ์ถ๊ฐ๋๋ ๋น์ฉ์ด๊ธฐ์, ์ด์์ฌ๊ฐ ์ง์ ๋น์ฉํ๋ ๊ฒฝ์ฐ๊ฐ ์ผ๋ฐ์ ์ด๋ฉฐ, ์์ ์ ํ์ ์ ๋ฅ์ฅ ์๋ด๋ฅผ ์ํด์๋ ๋ณ๋์ ๊ฐ์กฐ๊ฐ ํ์ํ๊ธฐ์ ํ์ฐจ ์ ๋ณ๋๋ก ํ๊ฑฐํ์ง ์๋ ๊ฒฝ์ฐ๊ฐ ๋ง์.
๋ํ ํด๋น ์ ํ๋ค์ ํ๋ฒ์ด ์๊ธฐ์, ์๋งํ๋ฉด ๋ถํ๋๋ฆฌ์ ์์ ์ ํ์ ๊ตฌํ ์๋ ์์.
๋ชจ์ชผ๋ก ๋ถ๋ฒ์ ์ด์ง ์์ ๋ฐฉ๋ฒ์ ํตํด LED๋ฅผ ์ ๊ตฌํ๋ค๋ฉด, ์ด์ ์ ์์ ๋ฃ์ด๋ณด๋๋ก ํ์.
II. ๋ฒ์ค LED ์ ๊ดํ์ ์ ์ ๋ฃ๊ธฐ
์ฌ์ค LED๋ฅผ ์๋์ํค๋ ๋ฐฉ๋ฒ์ ์ ํ์ ๋ง๋ ๋ณ์๊ธฐ๋ฅผ ์ฌ์ ์ ์์ ๋ฃ์ด์ฃผ๋ ๊ฒ์ด ์ ๋ถ์.
์ ์ฌ์ง์ ๋ด๊ฐ ๋ฒ์ค ๊ด๋ ์ฅ์น๋ค์ ๋์์ํฌ ๋ ์ฌ์ฉํ๋ ๋ณ์๊ธฐ์.

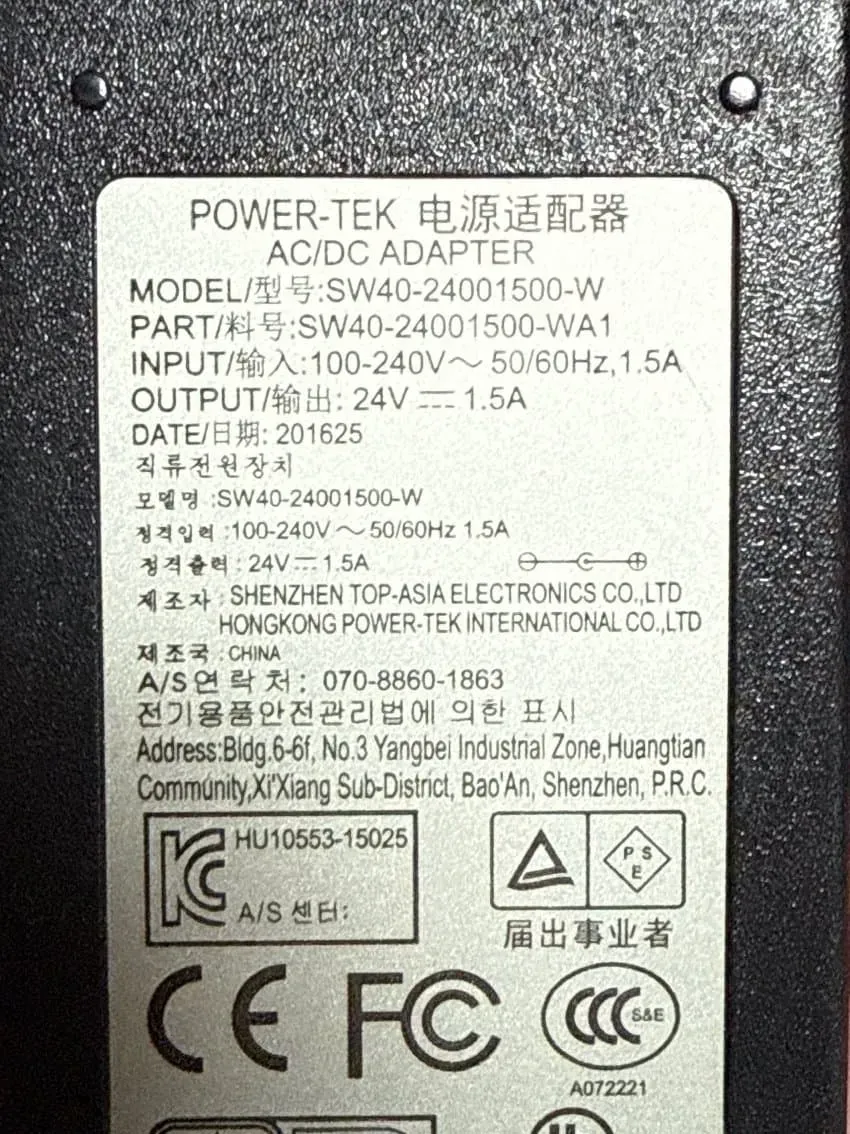

๋ฒ์ค์ ๋ค์ด๊ฐ๋ ๋๋ถ๋ถ์ ์ฅ์น๋ค์ ์ ๊ฒฉ์ ์์ด 24V์ด๊ธฐ์, ์ฌ์ง๊ณผ ๊ฐ์ด ์ ๊ฒฉ์ถ๋ ฅ 24V - 1.5A๋ฅผ ๋ง์กฑํ๋ ๋ณ์๊ธฐ๋ผ๋ฉด ์ด๋ค ์ ํ์ ์จ๋ ์ ์ ์๋ํ ๊ฒ์.
๋๋ ์ด์ ๊ฐ์ด ๋ณ์๊ธฐ ํ์ชฝ ๋์ ์ง๊ฒ ์ ์ ์ผ๋ก ๊ฐ์กฐํ์ฌ ํธ๋ฆฌํ๊ฒ ์ฌ์ฉํ๊ณ ์์.
๊ทธ๋ผ ์ด์ ๊ณผ์ฐ ์ด๋ ์ ์ผ๋ก ์ ์์ ์ฐ๊ฒฐํ๋๊ฐ ๋ฌธ์ ๊ฐ ๋ ํ
๋ฐ, ์ด๊ฑด LED ์ ํ๋ณ๋ก ๋ชจ๋ ์ฌ์์ด ๋ค๋ฅด๊ธฐ์, ๋ด๋ถ๋ฅผ ๋ฏ์ด๋ด์ผ ์ ์ ์์.

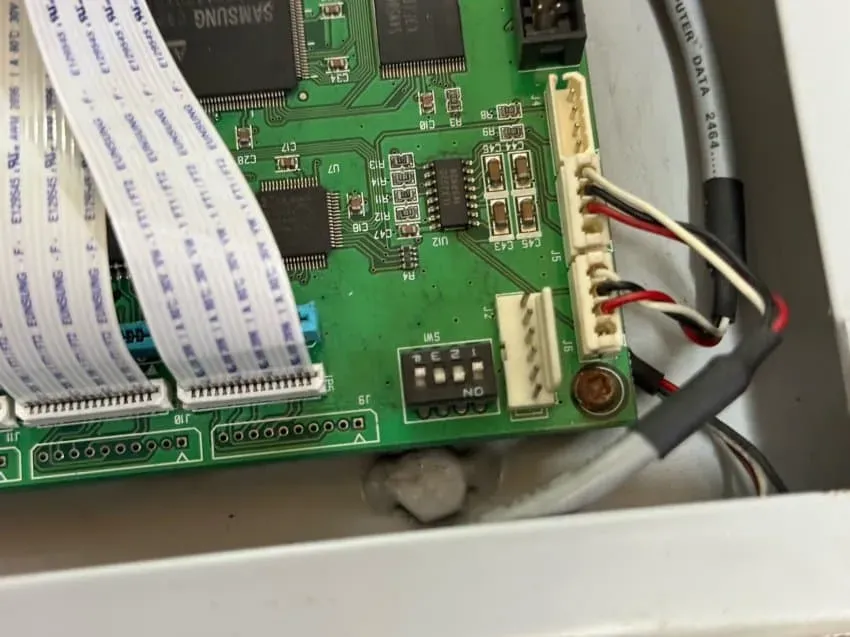

๋ด๋ถ๋ฅผ ์ด์ด๋ณด๋ฉด, ํ์ชฝ ๋ฉด์ ๊ฒฝ์ฐ LED ํจ๋์ ๋ท๋ถ๋ถ์ผ๋ก๋ง ๊ตฌ์ฑ๋์ด ์์ผ๋ฉฐ, ๋ค๋ฅธ ์ชฝ์ ๋ณด๋ฉด ๊ฐ์ฅ ์ค์ฌ์ด ๋๋ ๋ฉ์ธ ๋ณด๋๊ฐ ์์ ๊ฒ์.
์ด ๋ฉ์ธ ๋ณด๋์ ์ ์์ ๊ณต๊ธํ๋ ๊ฒ์ด ํต์ฌ์ด๋ฏ๋ก, ๋ณด๋์ VCC, GND๋ผ๊ณ ์ ํ ๊ธ์จ์์ ์ถ๋ฐํ์์ ๋ ์ด๋ค ์ ์ด ์ธ๋ถ๋ก ์ด์ด์ง๋์ง ํ์ธํ๊ณ , ๊ทธ์ ๋ง์ถ์ด ์ ์์ ์ฐ๊ฒฐํด์ฃผ๋ฉด ๋จ.
์ฐธ๊ณ ๋ก ๋ฐ๊นฅ์ชฝ์ ๋์์๋ ์ ์ค ๊ฒ์ ์๊ณผ ๋นจ๊ฐ์ ์ ์ด ๋ณด์ธ๋ค๊ณ ๋ฌด์์ ํด๋น ์ ๋ค์ ์ ์์ ๊ฑธ์ด๋ฒ๋ฆฌ๋ฉด LED๊ฐ ๋ค ํ๋ฒ๋ฆด ์ ์์ผ๋ ์ฃผ์ ๋ฐ๋.
ํ๋ ์ ์์ฉ ์ธ์ธํ
๋ ์ฝค ์์ LED์ ๊ฒฝ์ฐ VCC์ ํ๋์, GND์ ์ฐ๊ฐ์ ์ ์ ์ฌ์ฉํ๋ฉฐ, ๋ณธ์์คํ
์ ๊ฒฝ์ฐ VCC์ ํ๋์, GND์ ์ ๊ฐ์์ ์ฌ์ฉํจ.
๊ฐ์ ์ธ์ธ ์ ํ์ด๋ผ๋ ๋์ฐ ์ ์์ฉ ์์ LED์ ๊ฒฝ์ฐ ๋
ธ๋์๊ณผ ๋นจ๊ฐ์ ์ ์, ์ฌ์ ๋ก ์ค์น๋ ์์ธ์๋ด๋ฒ์ค์ฉ ์ธ์ธํ
๋ ์ฝค LED์ ๊ฒฝ์ฐ ๋นจ๊ฐ์๊ณผ ๊ฒ์ ์ ์ ์ ์ฌ์ฉํ๋, ๋ฐ๋์ ๋ด๋ถ๋ฅผ ์ด์ด ๋ฐฐ์ ์ ํ์ธํ ํ ์ ์์ ์ฐ๊ฒฐํ๊ธฐ ๋ฐ๋.
III. LED ๋ฌธ๊ตฌ ํ์ถํ๊ธฐ
๊ทผ๋ฐ LED๋ฅผ ์์งํ ์ฌ๋๋ค์ ์ฌ๊ธฐ์ ๋ฌธ๊ตฌ๊ฐ ๋จ๋ ๊ฑธ ๋ณด๊ณ ์ถ์ ๊ฒ์ด์ง, ๋จ์ํ ์ ์์ ์ผ๊ณ ์์ผ๊ณ ๊ฐ ๋ฌธ์ ์ด์ง๋ ์์ ๊ฒ์.
์ฐ๋ฆฌ๊ฐ LED๋ฅผ ํตํด ๋ณด๋ ๊ฐ์ฅ ์ค์ํ ์ ๋ณด์ธ ์ ๋ฅ์ ์๋ด์ ๊ฒฝ์ฐ, ๋จ๋ง๊ธฐ๊ฐ GPS๋ฅผ ํตํด ๋ฐ์์ค๋ ์ ๋ณด์ด๊ธฐ ๋๋ฌธ์, ๋ณธ์ธ์ด ์ ์กฐ์ฌ ์ง์์ด ์๋ ์ด์ LED๋ง ๊ฐ์ง๊ณ ์๋ ๋ฌด์จ ์๋ฅผ ์จ์๋ ์ง์์ ์ ๋ฅ์ ์๋ด ๋ฌธ๊ตฌ๋ฅผ ํ์ถํ ์ ์์.
๋ฐ๋ผ์ LED์ ์ ์์ด ๋ค์ด๊ฐ์ ๋ ๋ฌธ๊ตฌ๊ฐ ๋จ๋์ง ์ฌ๋ถ๋ ๋ด๋ถ ํ์จ์ด์์ ๊ธฐ๋ณธ๋ฌธ๊ตฌ ํ์ถ ์
ํ
์ฌ๋ถ์ ๋ฐ๋ผ ๊ฐ๋ฆฌ๊ฒ ๋จ.
๋จผ์ , ์์ธ์๋ด๋ฒ์ค๋ ๊ธฐ๋ณธ๋ฌธ๊ตฌ ํ์ถ์ด ์ฌ๋ผ์ง ์ฐจ๋๋ค์ด 90% ์ด์์ด๊ธฐ์, ์์ธ์ LED๋ฅผ ๊ตฌํ ๊ฒฝ์ฐ ๋จ์ ์ ์ ์
๋ ฅ๋ง์ผ๋ก๋ ์๋ฌด ๋ฌธ๊ตฌ๋ ๋จ์ง ์์ ๊ฐ๋ฅ์ฑ์ด ํผ.
์ด ๊ฒฝ์ฐ ์ ์กฐ์ฌ์ ์ฐพ์๊ฐ์ ํ์จ์ด๋ฅผ ์์ ํด๋ฌ๋ผํ์ง ์๋ ์ด์ ๋ฌธ๊ตฌ๋ฅผ ํ์ถํ ์ ์๋ ๋ฐฉ๋ฒ์ด ์ฌ์ค์ ์ ๋ฌดํจ.
๋ฌผ๋ก ๊ทธ๋ ๋ค๊ณ ์ ์กฐ์ฌ์ ์ฐพ์๊ฐ ์ด๋ฐ๊ฑธ ์์ฒญํ๋ ํ์๋ ๋งค์ฐ ๋ฌด๋กํ ํ๋์ด๋ ์ฐฉํ ๊ต๋ถ์ด๋ค์ ๊ทธ๋ฌ์ง ์๊ธฐ๋ฅผ ๋ฐ๋.
๋ค๋ฅธ ํ๋์ ๋ฐฉ๋ฒ์ ๊ธฐ์กด ์ปจํธ๋กค๋ฌ๋ฅผ ๋์ด๋ด๊ณ , ์๋์ด๋
ธ, AVR ๋ณด๋ ๋ฑ์ ์ฐ๊ฒฐํ์ฌ ์์ ์๋ก์ด ์ํํธ์จ์ด๋ฅผ ๋ณธ์ธ์ด ๋ง๋ค์ด๋ด๋ ๋ฐฉ๋ฒ์.
์ด ๋ฐฉ๋ฒ์ ๊ฒฝ์ฐ ๋ง์ ํ๋์จ์ด/์ํํธ์จ์ด ์ง์์ ์๊ตฌํ๊ธฐ์, ์ฌ๊ธฐ์ ๋ค ์ค๋ช
ํ๊ธฐ๋ ์ด๋ ต๊ณ , ์๊ฐ์ด ์๋ค๋ฉด ์ถํ ๋ณ๋์ ๊ฒ์๊ธ์ ํตํด ๋ค๋ฃจ์ด๋ณด๊ฒ ์.
๊ทธ๋์ ์ฌ์ค ๊ฐ์ฅ ์ข์ ๋ฐฉ๋ฒ์ ์ ์ด์ ๊ธฐ๋ณธ๋ฌธ๊ตฌ ํ์ถ์ด ํ์คํ LED๋ฅผ ๊ฐ์ ธ์ค๋ ๊ฒ์ด๊ณ , ์ ์๋ฒ์ค ์์ LED์ ๊ฒฝ์ฐ ๋ฐ๋์ ๊ธฐ๋ณธ๋ฌธ๊ตฌ๊ฐ ๋จ๋๋ก ์ค์ ๋์ด ์๊ธฐ์ ์ด๊ฒ์ ์๋์์ผฐ์ ๋ ๋ฌธ๊ตฌ ํ์ถ ๊ฐ๋ฅ์ฑ์ด ๊ฐ์ฅ ํฌ๋ค๊ณ ํ ์ ์์.

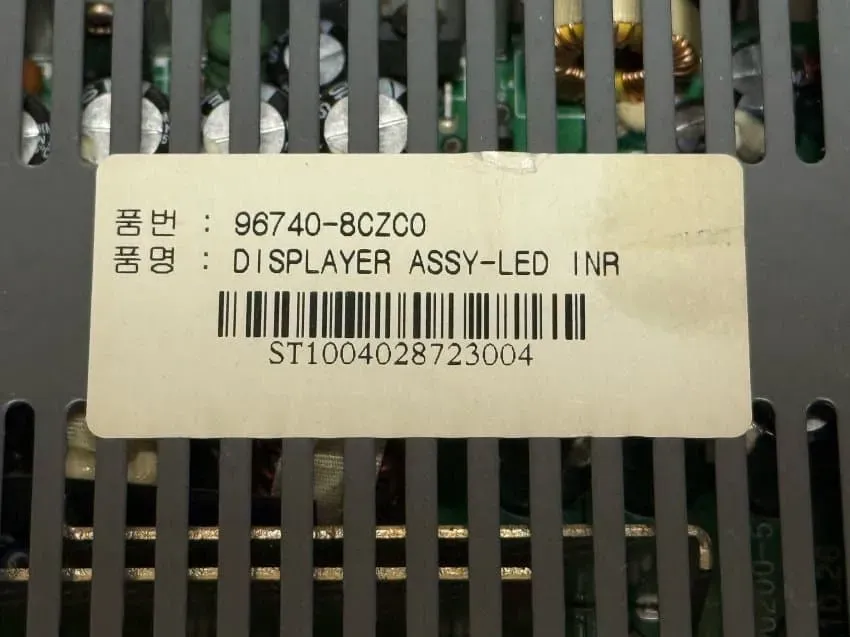

์ฌ์ง์์ ํ์ธํ ์ ์๋ฏ์ด, ํ๋ ์ ์๋ฒ์ค ์์ LED์ ์ ํ ์ ๋ณด๋ ๋ค์๊ณผ ๊ฐ์.
ํ๋ฒ: 96740-8CZC0
ํ๋ช
: DISPLAYER ASSY-LED INR
๋ค๋ง ํ์ฌ๋ ํด๋น ํ๋ฒ์ด ๋ชจ๋น์ค์์ ์กฐํ๋์ง ์๋ ๊ฒ์ผ๋ก ํ์ธ๋์์ผ๋, ์ด๋๊ฐ์ ์๋ ๋ถํ ๋๋ฆฌ์ ์๋ ์ฌ๊ณ ๊ฐ ์์ ์๋ ์์ผ๋, ์ ๋ฐํ์ ํ์๋ณด๊ธฐ ๋ฐ๋.

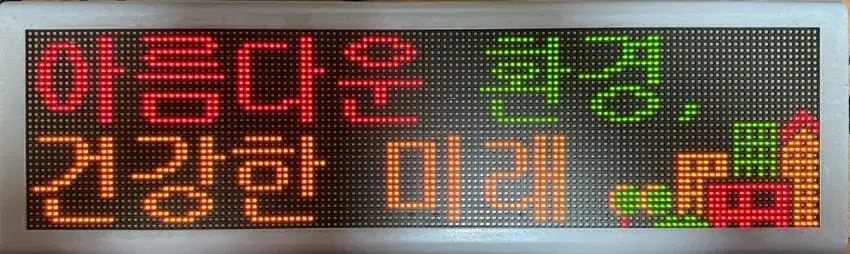

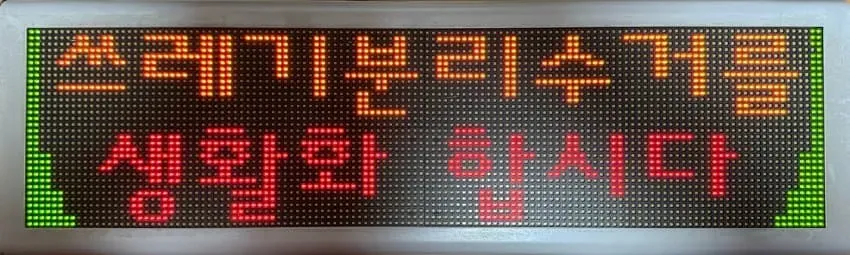

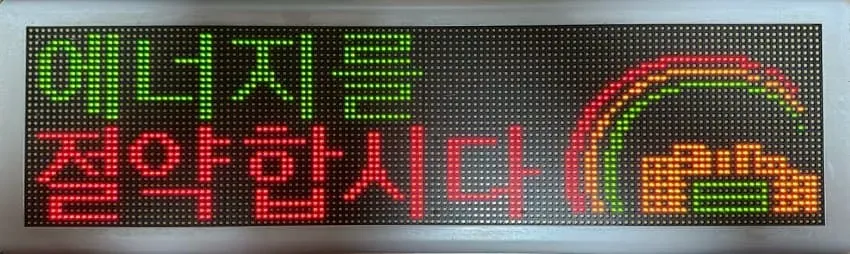

์๋ฌดํผ, ํ๋ ์์ LED๋ฅผ ์๋์ํค๋ฉด, ์์ ๊ฐ์ ์ถ์ต์ ๊ธฐ๋ณธ ๋ฌธ๊ตฌ๋ค์ ํ์ธํ ์ ์์.
IV. ํ
์คํธ ๋ชจ๋์ ํ์ฉ
LED ๋ฌธ๊ตฌ ํ์ถ๊น์ง๋ ์๋๋๋ผ๋, LED์ ์ด๋ค ๋ถ๋น์ด ๋ค์ด์ค๋ ๊ฒ๋ง์ด๋ผ๋ ๋ณด๊ณ ์ถ๋ค๋ฉด, ํ
์คํธ ๋ชจ๋๋ฅผ ํ์ฉํ๋ ๊ฒ๋ ํ๋์ ๋ฐฉ๋ฒ์.
ํ
์คํธ ๋ชจ๋๋ ๋ง ๊ทธ๋๋ก ๋ชจ๋ LED ํจ๋์ด ์ ์์ ์ผ๋ก ๋์ํ๋์ง ํ
์คํธํ๋ ๊ฒ์ผ๋ก, ์ ์ฒด LED ํจ๋์ ๋ถ์ด ๋ค์ด์ค๊ฒ ๋๋ค๋ ๊ฒ์ด ํน์ง์.
ํ
์คํธ ๋ชจ๋๋ก์ ์ ํ์ ๋ณดํต ๋ฉ์ธ๋ณด๋์ ์ค์์น๋ก ์ ํ์ด ๊ฐ๋ฅํจ.
ํ๋ ์์ LED์ ๊ฒฝ์ฐ, ์ฌ์ง์ ์๋ 4-bit ์ค์์น๋ฅผ ์ ์ ํ ์กฐ์ํด์ฃผ๋ฉด ํ
์คํธ ๋ชจ๋๋ก์ ์ ํ์ด ๊ฐ๋ฅํจ.

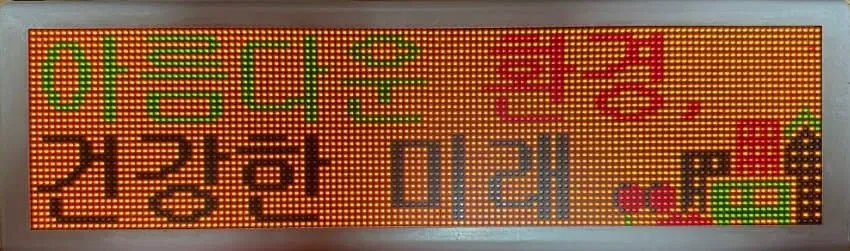

๊ธฐ๋ณธ๋ฌธ๊ตฌ๊ฐ ํ์ถ๋ ์ํ์์ ํ

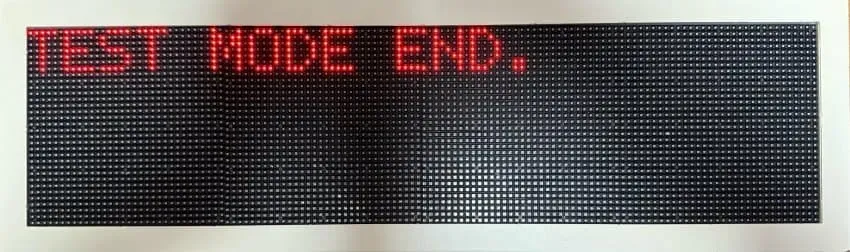

์คํธ ๋ชจ๋๋ก ์ ํํ๋ฉด,
๋ค์๊ณผ ๊ฐ์ด ์๋ฐ์ ์ด ์ด๋ฃจ์ด์ง๊ฒ ๋๋๋ฐ,

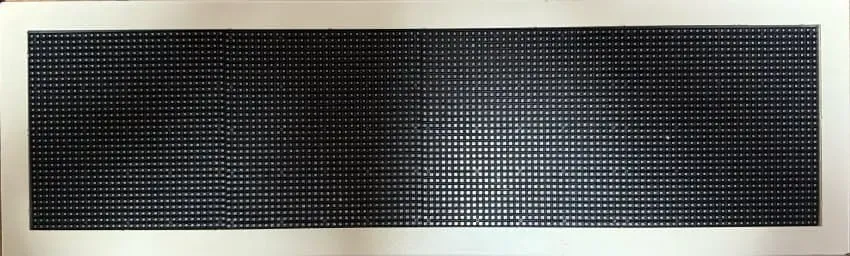

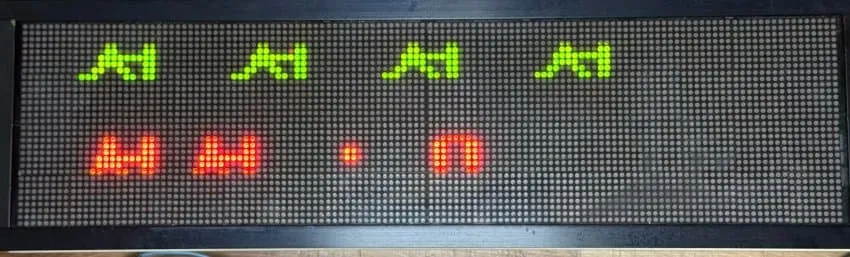

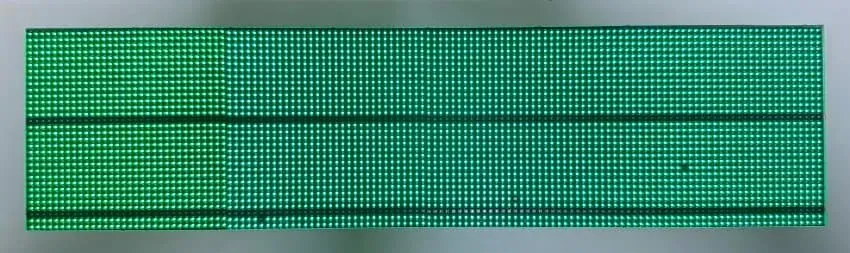

์ด๋ฅผ ํตํด ์ค๋ฅธ์ชฝ์์ ๋๋ฒ์งธ ์ค 4๋ฒ์งธ์ ์๋ LED์ ์ด๋ก๋น์ด ๋ค์ด์ค์ง ์๋๋ค๋ ๊ฒ์ ์ ์ ์์.

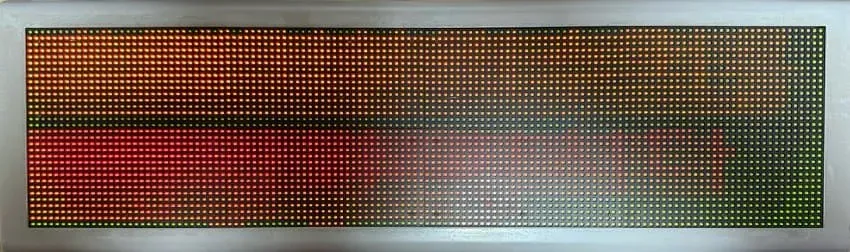

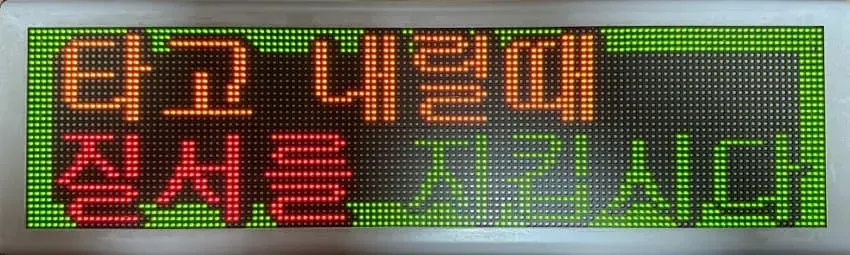

์ค์์น๋ฅผ ์ ์ ํ ์กฐ์ ํ๋ค๋ณด๋ฉด ์ด๋ ๊ฒ ์ผ๋ฎค๋์ผ์ด์
์ ๋
ธ์ด์ฆ๋ฅผ ์ผ์ผ์ผ ์ ๋ณด๊ฐ ํ๋ฆฟํ๊ฒ ๋ค์ด์ค๊ฒ ํ๋ ๋ฑ ๋ค์ํ ๋ฐฉ์์ผ๋ก ๊ฐ์ง๊ณ ๋ ์ ์์.
์ด ํ
์คํธ ๋ชจ๋์ ์๋ ฅ์ ํ์ปฌ๋ฌ LED์์ ์ง๊ฐ๋ฅผ ๋ฐํํ๋๋ฐโฆ
์ด์ ๋ํด ๊ฐ์ฅ ์ต๊ทผ์ ์
์ํ ๊ฒฝ๊ธฐ ๋ง์๋ฒ์ค์ฉ ํ์ปฌ๋ฌ LED๋ฅผ ํตํด ์์๋ณด๊ฒ ์
** ํ๋์จ์ด ๊ตฌ์กฐ๋ฅผ ํตํด ์ ์์ฌ์ ๊ธฐ์ ์ด ์ ์ถ๋ ์ ์๊ธฐ์, ์์ LED๋ฅผ ์ ์ธํ ๋ชจ๋ LED์ ๋ด๋ถ ์ฌ์ง์ ๋ธ๋ฌ ์ฒ๋ฆฌ๊ฐ ๋์ง ์์ ์๋ณธ ์ฌ์ง์ ๊ณต๊ฐํ์ง ์๋ ๊ฒ์ ์์น์ผ๋ก ํจ.**
์ฌ์ง์ ๋ณด๋ฉด ์ ์ ์๋ฏ, 2010๋
๋ ์ด๋ฐ์ ์์ฐ๋ ํ๋ ๋ฒ์ค ์์ LED์ ๋ค๋ฅด๊ฒ ์ปจํธ๋กค๋ฌ๋ ๊ต์ฅํ ์ํํ๋์๊ณ , ๋ฐฐ์ ๊ฐ์ํ, ํ์ปฌ๋ฌ LED ์ ์ฉ ๋ฑ์ ํ์ธํ ์ ์์.

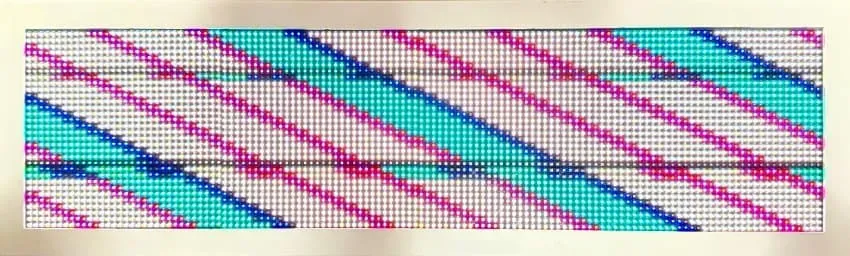

์ผ๋ฐ์ ์ผ๋ก ๊ฒฝ๊ธฐ ๋ง์๋ฒ์ค LED๋ ๊ธฐ๋ณธ๋ฌธ๊ตฌ ํ์ถ์ด ์ด๋ฃจ์ด์ง๋, ํด๋น ์ ํ์ ๊ฒฝ์ฐ LED ๋ฒ์ ผ ํ์ถ ๋ฐ Wait ๋ฌธ๊ตฌ ํ์ถ ์ดํ ๊ธฐ๋ณธ๋ฌธ๊ตฌ ํ์ถ ์์ด ๊ทธ๋๋ก ๊บผ์ ธ๋ฒ๋ฆฐ๋ค๋ ์ ์ ํ์ธํจ.
์์ฌ์ด ๋ง์์ ๋ฉ์ธ๋ณด๋ ๋ฒํผ์ ๋๋ฌ ํ
์คํธ ๋ชจ๋๋ก์ ์ ํ์ ์๋ํด๋ณด์๋๋ฐ, ์ฑ๊ณต์ ์ด์์.

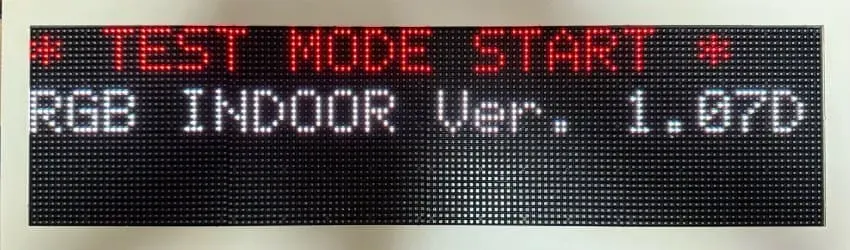

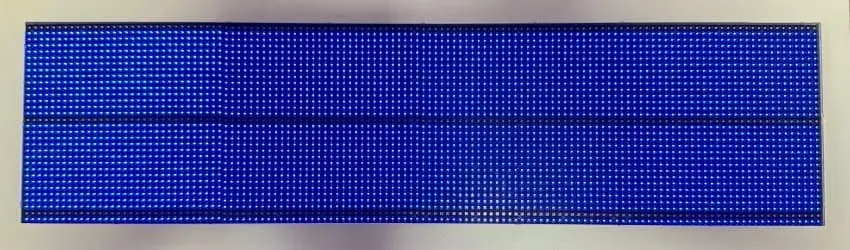

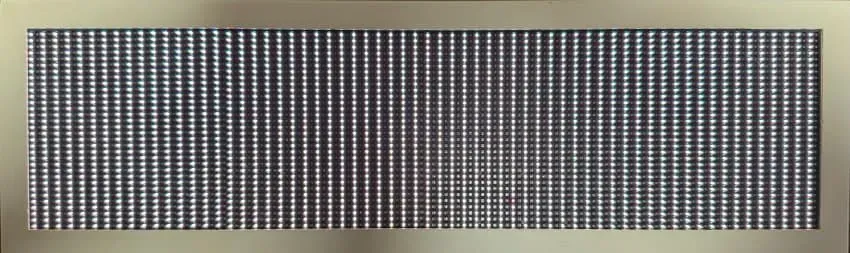

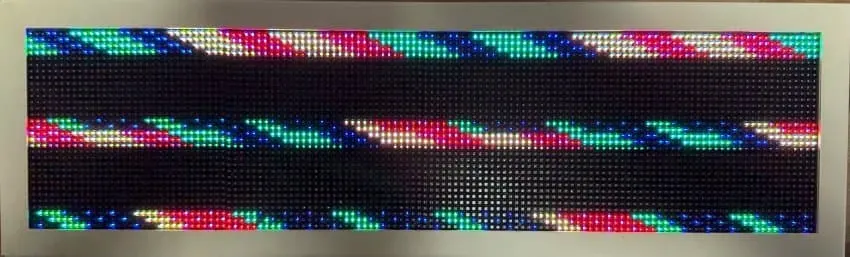

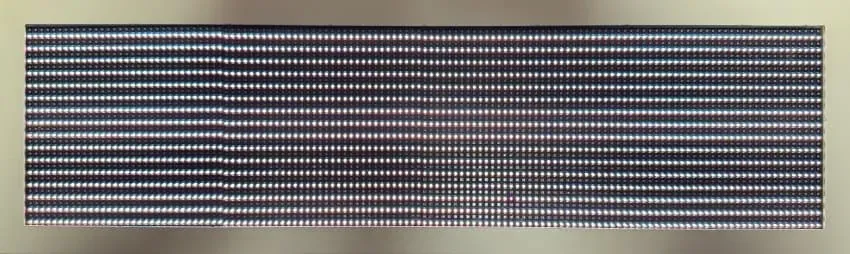

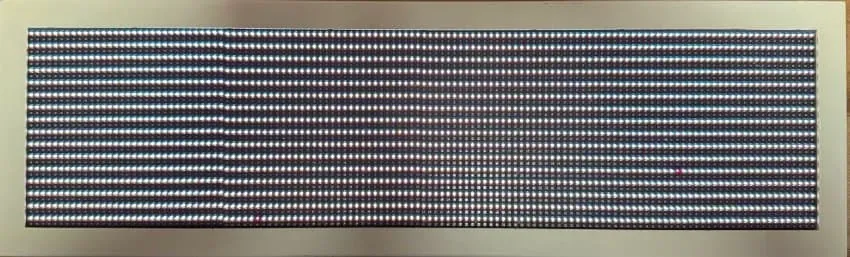

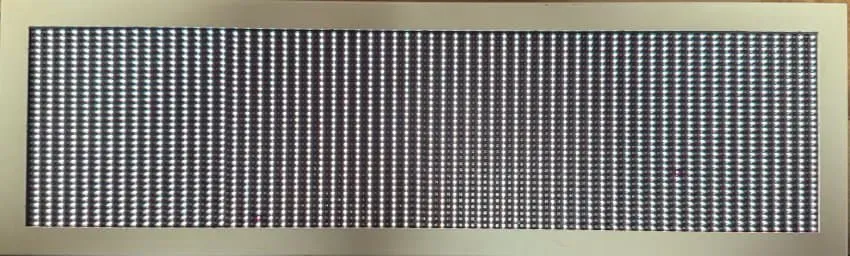

๋ชจ๋ ์์์ด ํ์ถ๋๋ ๋ชจ๋๋ถํฐ RGB, ํ์ดํธ๊น์ง ๋ค์ํ ์์์ด ํ์ถ๋๋ ๊ฒ์ ํ
์คํธ ๋ชจ๋๋ฅผ ํตํด ํ์ธํจ.
์ด๋ฅผ ํตํด ์ด๋ค LED๊ฐ ์ฐ๋น ๋ฌ๋์ง๋ ํ์ธํ ์ ์์๊ณ , ํ์ปฌ๋ฌ LED์ ์๋ ฅ์ ๋๋ ์ ์์๋ค๊ณ ๋ ํ ๊นโฆ
์ฐธ๊ณ ๋ก ํ์ดํธ ๋ชจ๋๋ฅผ ์ ์ธํ ๋๋จธ์ง ์ํฉ์์ LED๊ฐ ํ์ค์ฉ ๋๊ฒจ ๋ณด์ด๋ ๊ฒ์, ๋ฉํฐํ๋ ์ฑ ๊ธฐ์ ์ ์ฌ์ฉํ LED์ ํน์ฑ์ ์นด๋ฉ๋ผ๊ฐ ๊ทธ ์์ง์์ ๊ฐ์งํ์๋ค ๋ณด๋ ์๋ ค ๋์จ ๊ฒ์ด์ง, ์ฌ๊ธฐ์ ๊ธฐ ์ฐ๋น ๋ ๋ถ๋ LED๋ ์๋.
ํ์ปฌ๋ฌ ์ ํ์ ๊ธฐ๋ณธ๋ฌธ๊ตฌ๊ฐ ๋จ์ง ์์ ๊ฒ์ ๋ง์ด ์์ฝ์ง๋ง, ๊ทธ๋๋ ํ
์คํธ ๋ชจ๋๋ฅผ ํตํด ์๋ ๊ณผ์ ์์ฒด๋ ํ์ธํ ์ ์์์.
V. ํ์จ์ด ์กฐ์
์์ ๋งํ๋ฏ ๊ธฐ์กด ํ๋์จ์ด๋ฅผ ์ ์งํ ์ํ์์ ํ์จ์ด๋ฅผ ์กฐ์ํ๋ ํ์๋, ๊ฐ๋ฐ์์ ๋ํ ์์๋ ์๋๊ณ , ๊ฐ๋ฐ ์ ๋ณด๊ฐ ์ ์ถ๋ ์ ๋ฒ์ ๋ฌธ์ ์ ํ๋ง๋ฆด ์๋ ์์ผ๋ฉฐ, ๋ณธ์ธ์ด ํ์จ์ด๋ฅผ ์ ์์ ์ผ๋ก ์ถ์ถํ ์ ์์์ง๋ ๋ฏธ์ง์์.
๋ํ ๋ง์ ๋ด๋ถ ์ฝ๋๋ฅผ ์ด์ด๋ณด์๋ค๊ณ ํ๋ค ์๋ชป ๊ฑด๋๋ ธ๋ค๊ฐ ๊ทธ๋๋ง ์๋๋๋๊ฑฐ๊น์ง ๋ชจ์กฐ๋ฆฌ ๋ง์ณ์ ๋ณธ์ธ๋ง ๋จธ๋ฆฌ ์ํ์ง๊ฒ ๋ ๊ฐ๋ฅ์ฑ์ด ํฌ๊ธฐ์ ๊ฐ์ธ์ ์ผ๋ก ํจ๋ถ๋ก ํ์จ์ด๋ฅผ ์กฐ์ํ๋ ํ์๋ ๊ถ์ฅํ์ง ์์.
๊ธฐ์กด ํ๋์จ์ด๋ฅผ ์ ์งํ ์ํ์์ ํ์จ์ด๋ฅผ ์์ ํ๊ฒ ์์ ํ ์ ์๋ ์ฌ๋์ ํด๋น ์ ํ์ ๊ฐ๋ฐํ ๊ฐ๋ฐ์์ด๋, ์ฃ๋ถ๋ฅด๊ฒ ํ๋ํ์ง ์๊ธฐ๋ฅผ ๋ฐ๋.
๊ทธ๋ผ์๋ ๋ถ๊ตฌํ๊ณ ๋ณธ์ธ์ด ํ์จ์ด๋ฅผ ์์ ํ๊ณ ์ถ๋ค๋ฉด ์์ ๋งํ๋ฏ ํ๋์จ์ด ๊ธฐํ ์์ฒด๋ฅผ ํต์งธ๋ก ๋ฏ์ด๋ด๊ณ ์๋ก์ด ๋ณด๋๋ฅผ ์ฐ๊ฒฐํ๋ ๊ฒ์ด ๋ ํฉ๋ฆฌ์ ์ด๋ ๊ทธ ๋น๋ฒ์ ์๋ํด๋ณด๊ธฐ ๋ฐ๋.
๋ค๋ง, LED์ ๋ด๋ถ ๋ฐ์ดํฐ๋ฅผ ๊ฐ๋จํ๊ฒ ์์ ํ ์ ์๋ ์ ์กฐ์ฌ์ ์ ํ๋ ์๊ธฐ๋ ํ๋ฐ, ๋ฐ๋ก ๊ณผ๊ฑฐ ๊ณ ์์ ๋ง์๋ฒ์ค์์ ์ฌ์ฉ๋์๊ณ , ํ์ฌ๋ ์ธ์ข
์, ์์ธ์ ๋ง์๋ฒ์ค ๋ฑ์ง์์ ์ฌ์ฉ๋๋ ๋ณธ์์คํ
์ฌ์ LED์.
์ฌ์ง ์ ์ ํ์ 2013๋
๊ณ ์์ 600์ฃผ๋
์ ๋ง์ ๊ณ ์์ ๋ง์๋ฒ์ค์ ์ค์น๋์๋ ๋ณธ์์คํ

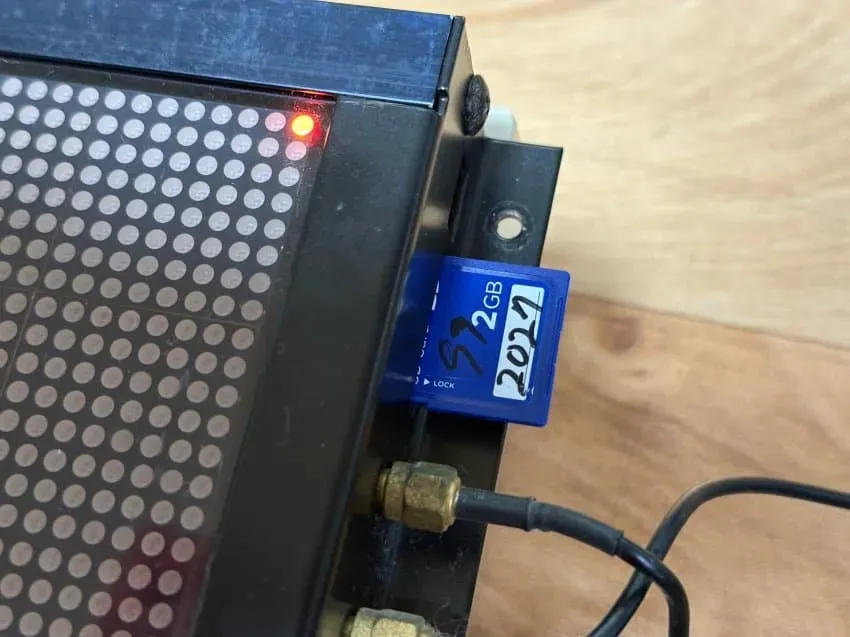

์ฌ์ ๋ด๋ถ 3์ LED๋ก, ์ธก๋ฉด์ SD์นด๋๊ฐ ๊ฝ์์ ธ ์์.
ํด๋น ์ ํ์ ๊ฒฝ์ฐ, SD์นด๋๋ฅผ ๋ฝ์ ๊ทธ ์์ ์ ์ฅ๋ ํ๋ก๊ทธ๋จ์ ์คํํ๋ฉด, ๋
ธ์ ๋ฐ์ดํฐ๋ฅผ ์ฝ๊ฒ ๋ฐ๊ฟ ์ ์๋ค๋ ์ฅ์ ์ด ์์.
๋ฌผ๋ก ๋ณด์์์ ์ด์ ๋ก ์ธํด SD์นด๋ ๋ด๋ถ ํ๋ก๊ทธ๋จ์ ํํ๋ฅผ ๊ณต๊ฐํ ์๊ฐ์ ์์ผ๋, ๋ง์ฝ ๊ตฌํ๊ฒ ๋๋ค๋ฉด ์ ๋ง ์ฝ๊ณ ๋จ์ํ ๊ตฌ์กฐ์ ํ๋ก๊ทธ๋จ ์์ ์ ์ ์์๊ฑฐ์.
๋ณธ์์คํ

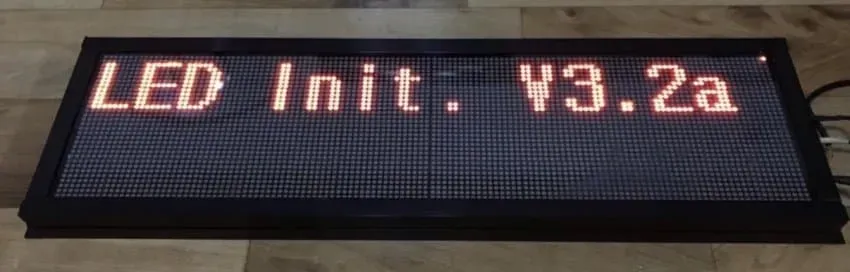

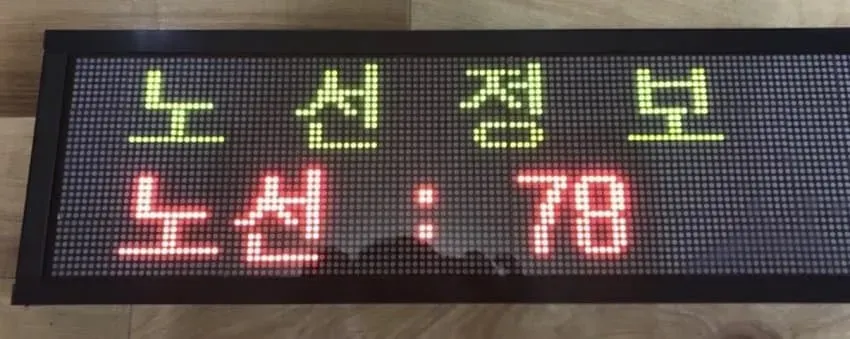

์ฌ LED์ ๋ก๋ฉ ํ๋ฉด์ ๋ค์๊ณผ ๊ฐ๊ณ ,
๋ก๋ฉ์ด ๋๋๋ฉด ์์ ๊ฐ์ด ๋
ธ์ ๋ฒํธ๊ฐ ๊ธฐ๋ณธ ๋ฌธ๊ตฌ๋ก ๋ธ.
SD์นด๋ ๋ด๋ถ ํ๋ก๊ทธ๋จ ์์ ์ผ๋ก ๋
ธ์ ๋ฒํธ๋ฅผ ๋ณ๊ฒฝํ ์ ์์ผ๋ฉฐ, ์ฝ๊ฐ์ ์กฐ์์ ํ๋ฉด ์๋์ ๊ฐ์ ์ฌ๋ฏธ์๋ ์ค๋ฅ๋ ๋ง๋ค์ด๋ณผ ์ ์์.
๋ณธ์์คํ
์ฌ์ LED์ ๊ฒฝ์ฐ ๊ฐํน ๊ฐ์ ๊ธ์๊ฐ ์ฌ๋ฌ๋ฒ ๋ฐ๋ณต๋์ด ์ก์ถ๋๋ ๊ฒฝ์ฐ๊ฐ ์๋๋ฐ, ์ด ์ค๋ฅ๋ฅผ ์ฝ๊ฐ์ ํ๋ก๊ทธ๋จ ์กฐ์์ผ๋ก ์ฌํํด๋ณผ ์ ์์.
์ค์ ๋ก ํด๋น ํ์์ SD์นด๋ ์ธ์์ ์ค๋ฅ๊ฐ ๋ฐ์ํ ์ ๋ํ๋๋ ๋ฌธ์ ์.
์ฌ๊ธฐ๊น์ง ํ๋ฉด ๋ด๊ฐ ๊ธฐ๋ณธ์ ์ผ๋ก ์๋ ค์ค ์ ์๋ ๋ฒ์ค ์ฐจ๋ด LED์ ๊ด๋ จ๋ ๋ชจ๋ ๋ด์ฉ์ ์ค๋ช
ํ ๊ฒ ๊ฐ์.
๋ด๊ฐ ๊ฐ์ง LED๋ค์ ์๋๋ฒ์ด ๋ชจ๋ ์ ํ์ ํต์ฉ๋๋ ์ฌ๋ก๋ ์๋๊ฒ ์ง๋ง, ์ด ๊ธ์ ํตํด LED์ ๊ด์ฌ์ด ์๋ ๋ง์ ์ฌ๋๋ค์ด ๋์์ ๋ฐ๊ณ ๊ถ๊ธ์ฆ์ด ํด๊ฒฐ๋์์ผ๋ฉด ํ๋ ๋ฐ๋์.
๋ํ, ๋ฒ์ค ์๋ด ์ฅ์น๋ผ๋ ๊ฒ ์์ฒด๊ฐ ํํ์ง ์์ ์์งํ์ด๋ฏ๋ก, ์ด๋ฅผ ๊ตฌํ๊ฑฐ๋ ์๋์ํค๊ณ ์ ์ด๋ฆฐ ๋ง์์ ๋ฌด๋กํ ํ์๋ฅผ ํ๋ ์ผ์ด ์ค์ด๋ค์์ผ๋ฉด ํจ.
